发布者：WJJ 来源：上海仰光电子科技有限公司 发布时间：2025-8-19

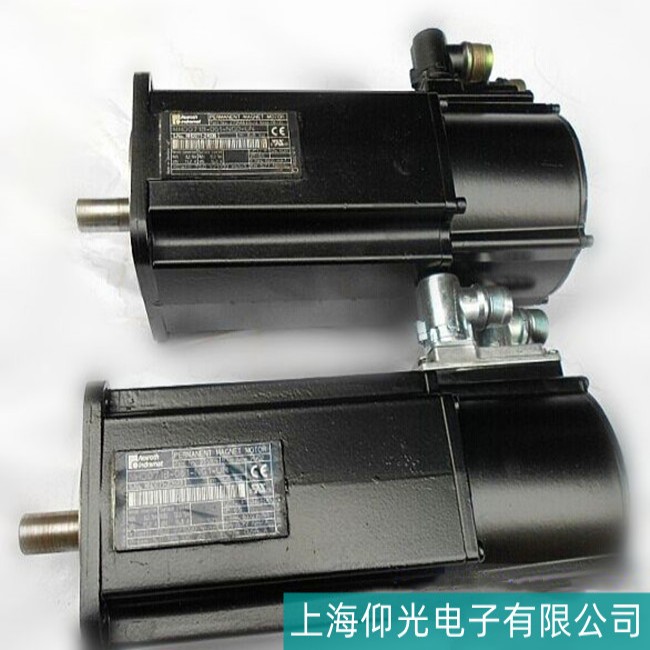

力士乐伺服电机 MKD041B-144-P0-KN 属于永磁同步伺服电机（绝缘等级通常为 F 级，允许最高温升 100K，环境温度 40℃时，壳体最高允许温度约 140℃），若运行时发热发烫（壳体温度超过 70-80℃即手感明显发烫，超过 100℃需紧急处理），会导致永磁体退磁、绝缘老化加速甚至绕组烧毁。以下从故障原因、排查步骤及维修方法展开说明：
-
持续过载：实际负载扭矩超过电机额定扭矩（MKD041B 额定扭矩约 1.4N・m），或加速 / 减速时间过短导致动态过载（峰值扭矩超 3 倍额定值），使定子电流骤增（铜损耗与电流平方成正比），热量急剧累积。
-
负载卡滞：机械传动链（如联轴器、丝杆）卡阻，电机长期处于 “堵转” 状态（堵转电流是额定电流的 5-7 倍），短时间内即可导致绕组过热。
-
惯量不匹配：负载惯量远大于电机惯量（推荐惯量比≤10:1），电机加速时需输出更大扭矩克服惯性，导致电流偏大、持续发热。
-
三相电流不平衡：
-
电机绕组匝间短路（某相电阻偏小）、接线端子松动（接触电阻过大），或驱动器输出三相电压不对称，导致三相电流偏差超 10%，不平衡电流产生额外损耗。
-
编码器信号异常（如脉冲丢失），使驱动器频繁调整输出电流，形成电流波动，增加无功损耗。
-
磁场畸变：
-
永磁体局部退磁（高温或剧烈冲击导致），使气隙磁场分布不均，定子电流中谐波分量增加（铁损耗增大）。
-
定子绕组嵌线错误（如匝数偏差、接线反相），导致磁动势不平衡，产生附加涡流损耗。
-
轴承磨损：前后端轴承（如 6202ZZ）滚珠磨损、保持架断裂，或润滑脂干涸，导致摩擦阻力增大（摩擦损耗与转速成正比），轴承部位温度显著升高（常伴随异响）。
-
转子扫膛：电机轴弯曲、端盖安装偏斜，或永磁体脱落，导致转子与定子气隙不均匀（正常气隙 0.3-0.5mm），局部摩擦产生大量热量（摩擦处温度可达 150℃以上）。
-
制动器未释放：若电机带电磁制动器（型号含 “B” 标识），制动线圈未通电、制动片粘连，或制动间隙过小，导致制动状态下强制运行，摩擦生热。
-
散热通道堵塞：电机表面散热片积尘、油污覆盖，或安装环境通风不良（如密闭柜体、周围有热源），导致热量无法散发。
-
安装方式不当：电机卧式安装时未预留散热间隙（建议≥50mm），或立式安装时散热片朝下，自然对流受阻。
-
电流与扭矩监控：
连接力士乐 IndraWorks 调试软件，读取电机运行时的三相电流（正常应≤额定电流，如 MKD041B 额定电流约 3A）、输出扭矩（应≤额定扭矩 1.4N・m）：
-
若电流持续超额定值 1.2 倍以上，说明负载过重或惯量不匹配；
-
若三相电流偏差＞10%（如 U 相 3A、V 相 4.5A、W 相 3A），说明绕组或接线异常。
-
转速与位置反馈检查：
观察转速波动（正常应≤0.5% 额定转速）、位置偏差（应≤10 脉冲），若波动过大，可能是编码器信号异常导致电流频繁调整，需进一步检查编码器（参考之前 “编码器磨损” 维修流程）。
-
负载隔离测试：
断开电机与负载的连接，空载运行 30 分钟：
-
若空载时仍严重发热（壳体温度＞70℃），说明故障在电机本体；
-
若空载时温度正常（≤50℃），说明故障在负载端（重点检查负载卡滞、惯量过大）。
-
轴承与转子检查：
-
断电后手动转动电机轴，感受阻力是否均匀：若有 “卡顿” 或 “沙沙声”，可能是轴承磨损；
-
拆解电机（参考 “卡死故障” 拆解步骤），检查轴承状态（滚珠是否磨损、润滑脂是否干涸）、转子与定子是否有摩擦痕迹（扫膛会留下明显划痕）。
-
制动器检查（带制动型号）：
测量制动线圈电阻（正常约 50-100Ω），通电后检查制动片是否完全释放（可用塞尺测制动间隙，正常 0.1-0.3mm），若未释放，需清理制动片油污或更换线圈。
-
绕组电阻与绝缘测试：
-
用万用表测三相绕组电阻（U-V、V-W、W-U），正常应平衡（偏差≤5%），若某相电阻偏�。ㄈ缯� 2.5Ω，某相 1.2Ω），说明存在匝间短路；
-
用兆欧表测绕组对地绝缘（500V 档），应≥100MΩ，若＜10MΩ，说明绝缘老化或局部接地。
-
永磁体磁通量检测：
用磁通计测量转子表面磁通量（正常应≥出厂值的 90%），若局部磁通量下降 30% 以上，说明永磁体退磁，需更换磁钢。
-
清理电机表面散热片（用压缩空气吹除灰尘，油污可用酒精擦拭）；
-
检查安装环境：环境温度是否超 40℃，柜体通风量是否足够（建议每 kW 功率通风量≥0.1m³/min），必要时加装轴流风扇强制散热。
-
减轻负载或匹配动力：若负载扭矩超额定值，需降低负载（如减少物料重量）或更换更大扭矩电机（如 MKD061 系列）；
-
调整驱动器参数：延长加减速时间（如从 0.5s 增至 1.5s），降低动态过载；通过 “惯量识别” 功能重新匹配负载惯量比，或增大速度环增益（提高响应性，减少电流波动）。
-
绕组修复：匝间短路或接地故障需重新绕制绕组（按原厂参数：线径 0.2-0.3mm，匝数匹配原设计，浸漆烘干至 F 级绝缘）；
-
接线处理：紧固松动的端子（用扭矩扳手按 0.8-1.2N・m 拧紧），更换氧化的插头，确保三相导通良好。
-
轴承更换：用同型号精密轴承（如 SKF 6202-2RS）替换磨损轴承，加注高温润滑脂（填充量为轴承腔 1/3），安装时确保轴向间隙≤0.02mm；
-
转子修复：轴弯曲超 0.05mm 需校直（保证直线度≤0.02mm）；永磁体脱落或退磁需更换同规格磁钢（确保磁极方向正确）；
-
扫膛处理：定子内圈划痕用 1500 目砂纸打磨光滑，调整端盖安装位置确保气隙均匀（偏差≤0.05mm）。
-
电机安装时预留足够散热空间（周围 50mm 内无遮挡）；
-
高温环境下加装散热片或强制风冷装置（风量≥10m³/h），确�？翘逦露取�80℃。
-
日常维护：每运行 2000 小时检查轴承润滑状态，补充润滑脂；每季度清理散热片，确保通风畅通。
-
参数监控：通过驱动器定期记录电流、温度峰值（设置温度报警阈值为 90℃），提前预警过载风险。
-
安装规范：联轴器对中精度控制在径向≤0.05mm、轴向≤0.1mm，减少附加径向力导致的轴承磨损。
通过以上步骤，可精准定位发热原因：负载与参数问题优先调整参数或减轻负载，机械磨损需更换部件，电气故障需修复绕组或接线，散热问题需改善环境。维修后需进行 1 小时满载测试，确保壳体温度稳定在 70℃以下，电流波动≤5%，验证修复效果。
