发布者：WJJ 来源：上海仰光电子科技有限公司 发布时间：2025-8-19

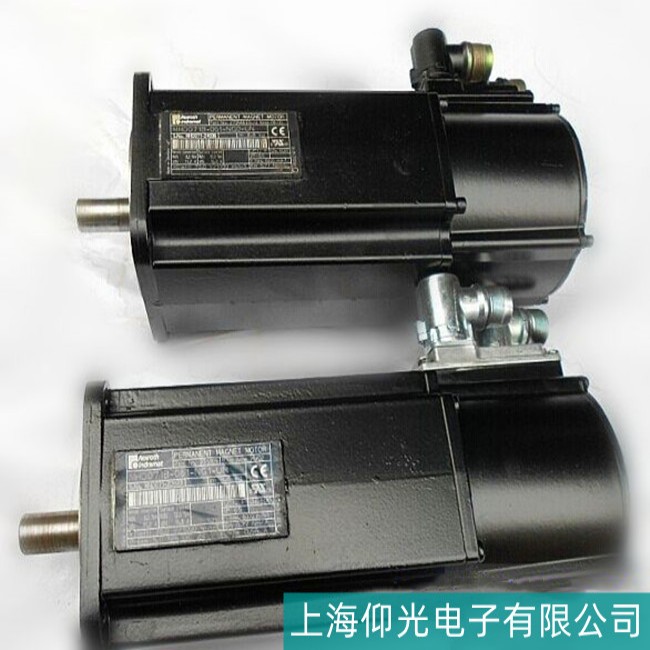

力士乐伺服电机 MKD041B-144-P0-KN 运行抖动（表现为旋转时周期性振动、噪音增大或定位精度波动），通常与机械传动失衡、电气信号异�；蚩刂撇问黄ヅ湎喙亍Ｒ韵率枪收显蚍治黾跋低澄薏街瑁�
-
联轴器 / 负载连接问题：
-
联轴器安装不对中（径向偏差＞0.05mm 或轴向偏差＞0.1mm），导致旋转时产生周期性径向力，引发电机共振；
-
联轴器弹性体老化（如橡胶垫硬化、裂纹）或刚性联轴器磨损，无法缓冲负载冲击；
-
负载（如丝杆、齿轮箱）惯量过大或不平衡（如齿轮啮合间隙不均），导致电机输出扭矩波动。
-
电机轴承与轴系故障：
-
前后端轴承磨损（滚珠 / 滚道剥落）或润滑脂干涸，转动时产生 “卡顿 - 冲击” 振动（低速时更明显）；
-
电机轴弯曲（径向跳动＞0.05mm），导致转子旋转时重心偏移，形成离心力振动。
-
三相电流不平衡：
-
定子绕组匝间短路（某相电阻偏�。⒔酉叨俗铀啥ń哟サ缱璨灰恢拢�，导致三相电流偏差超 10%，产生不对称电磁力；
-
驱动器输出波形畸变（如 IGBT 故障），使电机承受谐波电流，引发高频振动。
-
永磁体与磁路异常：
-
永磁体局部退磁或脱落，导致气隙磁场分布不均，转子受力失衡（振动频率与转速成正比）；
-
定子铁芯松动或绕组嵌线偏差，产生附加磁阻力矩。
-
编码器信号异常：
-
编码器码盘污染（油污、粉尘）、刻度磨损，导致 A/B 相脉冲缺失或相位偏差（＞5°），使驱动器速度闭环控制失调；
-
编码器线缆屏蔽不良（引入电磁干扰），信号出现毛刺、跳变，引发电流波动。
-
控制参数不匹配：
-
位置环 / 速度环增益（P 增益、I 增益）过高，系统响应过快导致 “超调 - 回调” 振荡；
-
负载惯量比设置错误（实际惯量＞参数设定值），抗扰动能力下降，易受负载波动影响；
-
滤波器参数设置不当（如低通滤波频率过低），未能抑制机械共振频率。
-
静态检查：
-
断电后拆除电机与负载的联轴器，手动转动电机轴和负载端：
-
若电机轴转动顺滑但负载端卡顿，定位为负载卡滞（如丝杆生锈、齿轮箱故障）；
-
若电机轴转动有异响或阻力不均，重点检查电机轴承（拆解后观察滚珠磨损情况）。
-
校准联轴器对中：用百分表测径向跳动（≤0.03mm）和轴向窜动（≤0.05mm），调整负载安装位置至合格范围。
-
空载测试：
-
断开负载，单独运行电机（从低速 500rpm 到高速 3000rpm）：
-
若抖动消失，说明故障在负载或联轴器（更换弹性联轴器、修复负载平衡）；
-
若仍抖动，说明故障在电机本体或电气系统。
-
绕组与电流检测：
-
用万用表测三相绕组电阻（U-V、V-W、W-U），正常应平衡（偏差≤5%，如该型号约 2.5Ω±0.1Ω）；若某相电阻异常，需排查匝间短路或接线松动。
-
通电运行时用钳形表测三相电流，偏差应≤10%；若电流波动大（如 ±15%），检查驱动器输出波形（用示波器测 U-V 电压，应为正弦波无明显畸变）。
-
永磁体与转子检查：
-
拆解电机（参考 “卡死故障” 拆解步骤），检查永磁体是否完整（无脱落、裂纹），用高斯计测表面磁�。ň刃云钣Α�5%）；
-
用千分表测电机轴径向跳动（中段≤0.05mm），超差需校直或更换转子。
-
编码器信号验证：
-
用示波器测 A、B 相脉冲：正常为方波（幅值 5V±0.5V，占空比 50%±10%），相位差 90°±5°；若信号缺失或畸变，清洁码盘（无水酒精擦拭）或更换编码器（参考 “编码器磨损” 维修流程）。
-
检查线缆屏蔽层是否接地（单端接地，避免环路干扰），插头针脚是否氧化（用细砂纸打磨）。
-
驱动器参数优化：
-
降低速度环比例增益（如从 200 调至 150）和位置环增益（如从 500 调至 300），若抖动减轻，说明原参数过高，逐步调高至临界无振荡值；
-
重新执行 “惯量识别”（通过 IndraWorks 软件），修正负载惯量比参数（建议设为实测值的 1.2 倍）；
-
启用 “机械共振抑制” 功能（如设置陷波滤波器，频率对应振动峰值，可通过频谱仪检测）。
-
安全操作：
-
拆解电机前断电放电（≥10 分钟），永磁体避免吸附铁磁性工具，防止部件碰撞损坏；
-
编码器校准需断电操作，防止信号线带电插拔烧毁芯片。
-
部件更换规范：
-
轴承更换用同型号精密轴承（如 SKF 6202-2RS，精度等级 P5），安装时加热至 80℃压装，避免硬敲；
-
联轴器优先选弹性类型（如梅花联轴器），缓冲负载冲击，降低对中要求。
-
性能验证：
-
维修后空载运行 30 分钟，用振动仪测振幅（≤0.03mm/s），噪声≤65dB；
-
带载测试：施加 50%-100% 额定负载，监控电流波动（≤5%）、定位误差（≤0.01mm），确保无周期性抖动。
通过以上步骤，可逐步定位抖动原因：机械问题优先解决对中和轴承，电气问题重点修复绕组和编码器，参数问题通过调试优化。核心是确保机械传动平稳、电磁力对称及控制闭环稳定，最终实现低振动运行。
