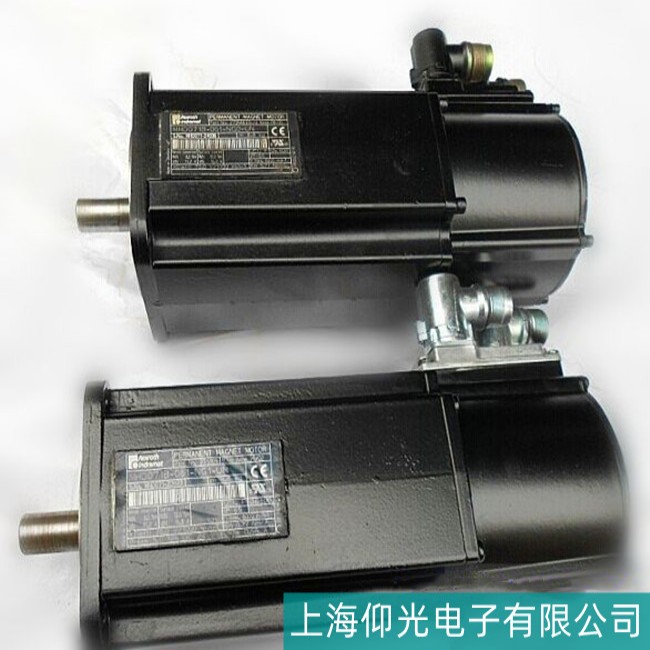

力士乐伺服电机 MKD041B-144-P0-KN 的编码器磨损故障通常表现为位置反馈不准、运行抖动、低速爬行或驱动器报 “编码器信号异�！保ㄈ� “F28”“F50” 等代码），需针对编码器机械磨损、信号异常等问题进行专业维修。以下是详细的故障分析与维修步骤：
-
电机运行时速度波动大，低速时出现 “卡顿” 或 “爬行”；
-
定位精度下降，重复定位误差超 0.1mm（视机械结构）；
-
驱动器报 “位置反馈丢失”“编码器信号错误” 等故障；
-
手动转动电机轴时，编码器信号输出断断续续（用示波器可观察到脉冲缺失）。
-
机械磨损：
编码器码盘（玻璃或金属材质）与读取头（光电 / 磁电传感器）之间因长期摩擦、振动导致码盘刮伤、刻度磨损；或轴承老化（编码器内置轴承）导致轴窜动，加剧码盘与读取头的机械接触。
-
污染侵蚀：
电机密封不良，油污、粉尘进入编码器内部，附着在码盘或读取头上，造成信号读取异常（类似 “磨损” 的误判）；潮湿环境导致金属码盘锈蚀。
-
接线与接头磨损：
编码器信号线长期弯曲、拉扯，导致内部芯线断裂或屏蔽层磨损（引入干扰）；插头针脚氧化、变形，接触电阻增大。
-
信号检测：
用示波器连接编码器输出端（A、B、Z 相），手动转动电机轴，观察波形：正常应为连续方波（占空比 50%±10%），若出现脉冲缺失、波形畸变或幅度骤降，说明编码器磨损或污染。
-
安全防护：
断电后等待驱动器电容放电（至少 10 分钟）；编码器为精密部件，需在无尘工作台操作，避免用手触碰码盘和读取头（防止指纹污染）。
-
组装要点：
-
编码器安装时，确保码盘与读取头的间隙符合原厂标准（通常 0.2-0.5mm，可通过垫片调整），间隙过大 / 过小都会导致信号异常；
-
按拆解标记复位端盖，均匀紧固螺丝（扭矩 0.8-1.2N・m），避免壳体变形挤压编码器；
-
重新连接信号线，核对引脚定义（错误接线会烧毁编码器）。
-
信号校准：
-
通电后用伺服调试软件（如 IndraWorks）读取编码器信号：
-
检查 A/B 相正交性（相位差 90°±5°），若偏差过大，微调编码器安装角度；
-
验证 Z 相（零位信号）是否在固定位置输出，确保定位基准准确。
-
低速运行电机（100-500rpm），监控位置反馈是否连续无跳变，高速运行（额定转速）时信号是否稳定（无丢脉冲）。
-
安装与防护：
-
电机后端盖密封圈定期检查（每 6 个月），老化后及时更换（防止油污、粉尘侵入）；
-
编码器线缆固定牢固，避免悬垂或与其他部件摩擦（可加波纹管�；ぃ�。
-
运行维护：
-
避免电机在剧烈振动环境下运行（振动加速度≤10m/s²），必要时加装减震垫；
-
环境温度控制在 - 20~70℃，湿度≤85% RH（防止码盘结露锈蚀）。
-
专业提示：
-
该型号编码器多为高精度增量式（如 HIPERFACE 协议），更换后需进行 “零位校准”（通过驱动器自动校准功能），否则会影响定位精度；
-
若磨损涉及编码器内部芯片（如信号处理电路），建议更换编码器总成（原厂配件可保证兼容性），而非单独更换芯片（调试难度大）。
通过以上步骤，可有效修复编码器磨损故障，核心是确保码盘与读取头的机械配合精度及信号传输稳定性。维修后需通过空载、负载多工况测试，验证反馈信号的连续性和准确性，避免隐性故障导致二次停机。
