发布者：WJJ 来源：上海仰光电子科技有限公司 发布时间：2025-8-19

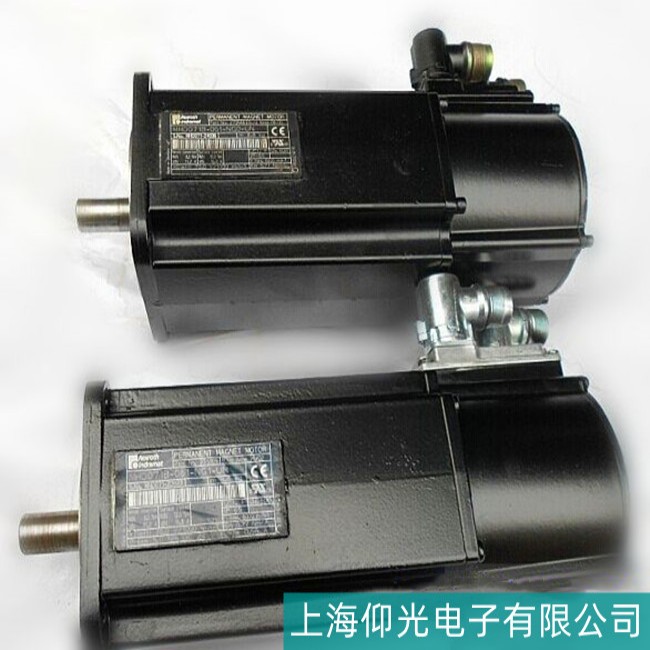

力士乐伺服电机 MKD041B-144-P0-KN 属于小型永磁同步伺服电机（额定转速通常 3000rpm，堵转转矩约 1.4N・m），其 “卡死转不动” 是典型机械或电磁卡阻故障，可能导致驱动器报 “过流”“过载” 或 “位置偏差超限”，需从电机本体、负载及驱动系统多维度排查。以下是详细维修思路：
-
转子与定子扫膛：
永磁体脱落 / 碎裂后，碎片卡在转子与定子气隙（正常气隙约 0.3-0.5mm），或转子轴弯曲（径向跳动超 0.05mm），导致转子转动时与定子内圈摩擦，最终卡死。
-
轴承损坏：
前后端轴承（多为深沟球轴承，型号如 6202ZZ）滚珠碎裂、保持架断裂，或轴承内圈与轴过盈配合松动，导致轴卡住无法转动。
-
内部异物卡滞：
安装时未清理的铁屑、灰尘进入电机内部，或编码器端盖密封不良导致油污渗入，堆积在转子与壳体间隙处。
-
联轴器、同步带轮安装过紧（轴与孔配合过盈量超 0.02mm），或键槽错位导致卡涩；
-
负载端丝杆 / 导轨润滑失效、异物卡滞，反作用力使电机轴被动卡死；
-
制动器未释放（若电机带电磁制动器）：制动线圈未通电、制动片磨损粘连，或制动电源故障（如 24V 缺失）。
-
定子绕组短路 / 接地：漆包线绝缘层烧毁后粘连，或绕组变形与转子接触，导致电磁力不均匀引发卡滞；
-
永磁体退磁不均：局部退磁后转子受力失衡，转动时产生 “死点”，严重时完全卡死。
-
隔离负载测试：
断开电机与负载的连接（拆除联轴器、同步带），手动转动电机轴：
-
若此时能灵活转动，说明故障在负载端（重点检查负载传动链）；
-
若仍卡死，则确定为电机本体故障，进入深度拆解。
-
制动器检查（带制动型号）：
若电机带制动器（型号后缀含 “B” 可能带制动），需确认：
-
制动线圈是否通电（用万用表测线圈电阻，正常约几十欧）；
-
手动释放制动（部分电机有手动释放按钮），若释放后能转动，说明制动系统故障（如线圈烧毁、衔铁卡滞）。
-
安全防护：断电 10 分钟以上（放电残留电压），永磁体磁力强，需用非磁性工具（如铜制扳手），远离铁磁性零件（避免吸附导致部件碰撞）；
-
专用工具：扭矩扳手（适配 M3/M4 螺丝，扭矩 1.2-2.5N・m）、轴承拉拔器（适配 φ15-20mm 轴承）、千分表（测轴跳动）。
-
拆除外部附件：
先拆输出轴端法兰 / 联轴器，再拆后端盖（注意标记编码器与壳体的对位关系，避免复位时相位错误），分离编码器（轻拔信号线，避免扯断）。
-
检查转子与定子间隙：
缓慢抽出转子（因永磁体吸附定子，需用塑料撬棍平稳撬动，禁止硬拉），观察：
-
气隙是否有异物：若发现磁铁碎片、铁屑，需用绝缘毛刷清理（禁止用金属工具，避免划伤定子内圈）；
-
转子表面状态：永磁体是否完整（有无碎裂、脱落），轴是否弯曲（用千分表测轴中段径向跳动，超 0.05mm 需校直或换轴）。
-
轴承状态检测：
拆下前后端轴承（用拉拔器从轴上取下），检查：
-
转动轴承是否顺畅，有无 “卡涩声” 或滚珠滚动异响；
-
轴承内圈与轴的配合：若用手能轻松推动内圈（正常为过盈配合，需加热后安装），说明配合松动，需更换轴承并检查轴径磨损（磨损超 0.02mm 需补焊修复）。
-
定子绕组检查：
用万用表测三相绕组电阻（正常应平衡，偏差≤5%，如 U-V、V-W、W-U 电阻约几欧）；用兆欧表测绕组对地绝缘（≥100MΩ，若＜0.5MΩ 说明接地短路）。若绕组烧毁，需重新绕制（需匹配原匝数、线径，避免影响电磁性能）。
-
异物卡滞：清理气隙内碎片，用酒精擦拭定子内圈和转子表面，确保无残留杂质；
-
轴承损坏：更换同型号轴承（建议用 SKF/NSK 原厂级轴承，如 6202ZZ，脂润滑需填充轴承腔 1/3），安装时轴承外圈过盈配合壳体，内圈过盈配合轴（可加热轴承至 80℃后压装）；
-
转子扫膛 / 轴弯曲：若轴弯曲超 0.05mm，需用精密校直机校直（保证直线度≤0.02mm）；若定子内圈被磨损（有明显划痕），需用细砂纸（1500 目）轻磨修复，避免再次摩擦；
-
绕组故障：短路 / 接地绕组需重新绕制，绕线后需浸漆烘干（绝缘等级 F 级，耐温 155℃），确保绝缘性能达标；
-
永磁体问题：若磁铁碎裂导致卡阻，需按之前 “磁铁脱落维修” 流程更换永磁体（确保磁极方向正确，避免磁场紊乱）。
-
组装要点：
-
转子装入定子时缓慢推进，避免永磁体吸附导致碰撞；
-
端盖螺丝按对角顺序紧固（扭矩均匀，防止壳体变形）；
-
编码器复位：按拆解标记对齐，通电后用 IndraWorks 软件校准零位（位置偏差≤1 脉冲）。
-
测试验证：
-
手动转动：组装后手动转动轴，应无卡涩，转动阻力均匀（空载阻力≤0.05N・m）；
-
空载运行：驱动器供电后低速（500rpm）运行 3 分钟，用红外测温仪测壳体温度（≤50℃），听诊无异常噪音；
-
负载测试：连接负载后，施加 50% 额定负载运行，监控电流波动（三相偏差≤10%），确认无卡滞或异响。
-
安装规范：
-
联轴器对中精度控制：径向偏差≤0.03mm，轴向偏差≤0.05mm（用百分表校准）；
-
负载端预留缓冲：采用弹性联轴器（如梅花联轴器），避免刚性冲击导致轴弯曲。
-
日常维护：
-
每运行 3000 小时检查轴承状态（听声音、测温度），补充高温润滑脂（如锂基脂 2 号）；
-
定期清理电机散热孔，环境温度≤40℃，避免长期满负载运行（建议负载率≤80%）。
-
驱动参数适配：
-
驱动器内设置 “过流阈值” 为额定电流的 2.5 倍（防止绕组烧毁），“堵转�；な奔洹薄�3 秒（避免卡死后持续过流）。
-
若转子轴弯曲超 0.1mm 或定子内圈严重磨损（划痕深度＞0.2mm），建议更换电机总成（修复成本可能接近新电机 70%）；
-
永磁体拆装需专业工具，避免因操作不当导致磁性能衰减（如高温超过 120℃会导致钕铁硼永磁体退磁）；
-
维修后需通过 “空载 - 轻载 - 满载” 阶梯测试，确保无隐性卡阻（如低速正常、高速卡死可能是轴承游隙不当）。
通过以上步骤可精准定位卡死原因，核心是先隔离负载排除外部因素，再聚焦电机内部机械 / 电磁部件，确保维修后电机运行精度（如定位精度、转速稳定性）符合原厂标准。
