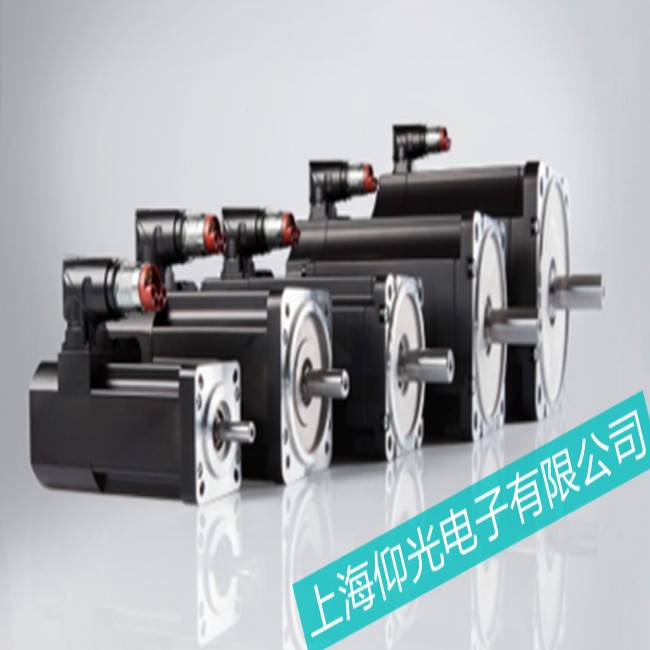

贝加莱伺服电机 8MSA4XR0-67 的编码器是实现高精度位置 / 速度反馈的核心部件（该型号多采用高精度光学增量式编码器，部分版本为绝对式），其磨损故障通常表现为信号异常（如丢脉冲、相位偏移）、电机运行不稳定（抖动、异响）或驱动器报 “编码器故障”（Error Code 多为 F2xx 系列）。由于编码器内部包含码盘、光栅、光源、感光元件等精密部件，磨损多源于机械摩擦、污染或安装偏差，维修需遵循 “精密检测 - 精准修复 - 精度校准” 的原则。以下是详细维修流程：
编码器磨损的核心是机械结构或功能元件因摩擦、老化出现物理损耗，需先通过现象判断是否为磨损（而非电路故障）：
-
信号输出异常：驱动器监测到 “脉冲丢失”“相位错误”，电机运行时出现 “爬行”（低速时忽快忽慢）、定位偏差（指令位置与实际位置偏差超 0.1mm）；
-
机械卡顿感：手动转动电机轴时，编码器端有 “涩感” 或 “分段式阻力”（转动到某角度时阻力突然增大），伴随轻微 “沙沙” 摩擦声；
-
目视可见损伤：拆解后发现码盘有划痕、光栅表面磨损、轴承滚珠磨损（或保持架断裂），或感光元件表面有摩擦痕迹。
编码器磨损的本质是 **“异常摩擦” 或 “长期损耗”**，具体原因包括：
注意：拆解前需佩戴防静电手环，工作台铺防静电垫；编码器部件（如码盘、光栅）需避免触碰（手上油脂会污染光学表面），建议用镊子夹持边缘。
-
码盘 / 光栅磨损：
-
若磨损轻微（仅表面少量划痕，信号无明显异常），可用无水乙醇 + 无尘布轻轻擦拭表面（禁止用力摩擦），去除附着的磨损碎屑；若划痕导致信号丢脉冲，必须更换同型号码盘 / 光栅（建议使用贝加莱原厂配件，因码盘条纹精度需与电机磁极对数匹配，误差≤0.01mm）。
-
更换码盘时，需用专用工装定位（确保码盘中心与电机轴同心），螺丝按额定扭矩（通常 0.5-1N・m）锁紧，避免松动后再次摩擦。
-
轴承磨损：
-
用微型轴承拉马拆除旧轴承（避免暴力敲击导致编码器轴变形），清理轴颈上的锈迹和油污（用细砂纸轻轻打磨，保持轴径光滑）；
-
更换同型号轴承（如 NSK 608ZZ、SKF W628/2-2Z，精度等级 ABEC-5 以上），安装时在轴承内圈涂抹少量高温润滑脂（如道康宁 Molykote EM-50L），用专用套筒压入（禁止直接敲击轴承外圈）。
-
轴系同心度偏差：
-
若电机轴与编码器轴同心度超差（径向跳动＞0.02mm），需调整编码器安装座：松开固定螺丝，用百分表吸附在壳体上，表头接触编码器轴端，手动转动电机轴，观察跳动值，逐步微调安装座位置至跳动≤0.01mm，再锁紧螺丝。
-
光学部件污染：用压缩空气（无油无水） 吹去码盘、光栅表面的粉尘，再用镜头纸蘸取无水乙醇（或专用光学清洁剂）轻轻擦拭（单向擦拭，避免来回摩擦），直至表面无油污、划痕可见；若污染已导致涂层磨损（如码盘反光层脱落），需直接更换。
-
光源 / 感光元件老化：检测光源 LED 正向电压（正常 1.8-2.2V），若发光强度不足（用照度计测量，较新元件衰减＞30%），直接更换同型号 LED（注意防静电，焊接时用低温烙铁）；感光板（含光电二极管阵列）若老化，需整体更换感光�？椋ńㄒ樵Р晒�，避免兼容性问题）。
编码器修复后需重新校准 “零位” 和 “相位”，确保反馈信号与电机转子位置匹配：
-
零位校准：通过驱动器软件（如贝加莱 Automation Studio）进入 “编码器校准模式”，手动转动电机至机械零点（如负载原点），发送 “零位设置” 指令，保存当前编码器位置为基准零位。
-
相位校准：用示波器同时监测电机三相电流波形与编码器 A/B 相脉冲，调整编码器安装角度（微调编码器壳体固定螺丝，松开后轻微转动），直至电流波形与脉冲相位差稳定在 90°±5°（避免因相位偏差导致电机抖动）。
-
编码器外壳安装时，需确保密封圈（多为丁腈橡胶）完好，避免粉尘从缝隙侵入；螺丝按对角顺序均匀锁紧（扭矩 0.8-1.2N・m），防止壳体变形导致内部部件摩擦。
-
连接线束插头需完全插入（听到 “咔哒” 声），避免接触不良导致信号间断；电机端盖安装时，检查与编码器线缆的间隙，避免线缆被挤压磨损。
-
定期清洁维护：每运行 1000 小时，用压缩空气清洁编码器外壳通风孔（防止粉尘堆积）；每年拆解检查一次（环境恶劣场所每 6 个月），清理内部油污并补充轴承润滑脂（每次补充量为轴承腔的 1/3）。
-
控制安装精度：电机与负载连接时，确保联轴器同心度≤0.05mm（径向）、垂直度≤0.1mm/m，避免因负载侧偏差传递到编码器轴，导致额外摩擦。
-
环境防护：在粉尘、油污较多的场景（如机床、生产线），给电机编码器端加装防尘罩（如波纹管式防护罩），并定期检查端盖密封是否完好（更换老化密封圈）。
-
避免冲击过载：运输或安装时轻拿轻放，避免电机轴受轴向敲击；运行时设置驱动器过载�；ゃ兄担ā�150% 额定扭矩，持续时间≤3 秒），防止电机 “憋�！� 导致编码器轴系受力过大。
若编码器核心部件（如码盘、感光板）严重磨损且无原厂配件替换，建议直接更换编码器总成（贝加莱原厂编码器需匹配电机型号编码，避免兼容性问题）。对于高精度应用场景（如半导体设备、精密机床），修复后需通过激光干涉仪校准电机定位精度，确保满足设备要求。
