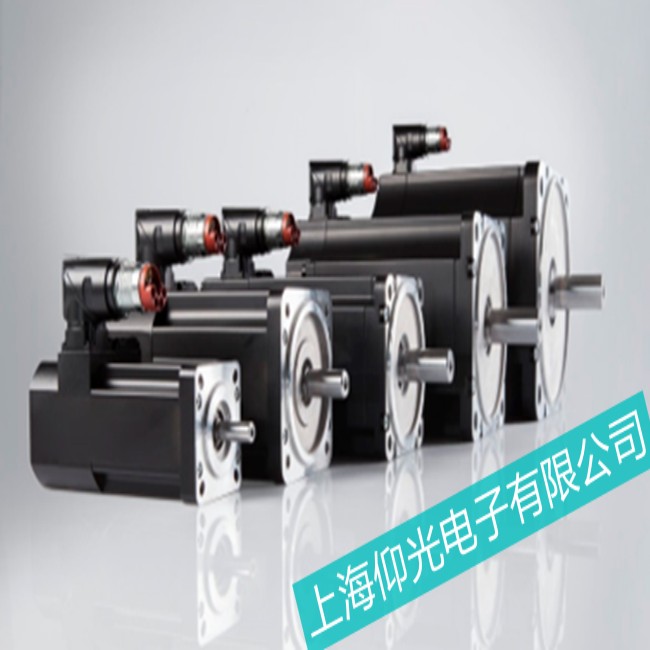

贝加莱伺服电机 8MSA4XR0-67 出现 “卡死转不动” 故障，通常是机械卡阻、部件损坏或电气异常导致的转子无法自由转动，若强行通电可能引发驱动器过流报警甚至烧毁部件，需按 “先机械后电气” 的逻辑逐步排查维修。以下是详细分析与操作流程：
卡死的核心是转子与定子 / 壳体之间存在物理阻碍，或运动部件卡滞，常见原因包括：
-
机械卡阻类
-
轴承损坏：电机前后轴承（多为深沟球轴承）因润滑脂干涸、磨损过度（滚珠碎裂、保持架断裂），导致转子轴向 / 径向卡滞，转动时手感沉重或完全锁死。
-
转子扫膛：磁铁脱落、碎裂后，碎片卡在转子与定子之间（气隙被填充）；或转子铁芯变形（如受冲击后硅钢片凸起），与定子内圈摩擦，形成 “刚性卡阻”。
-
异物侵入：电机端盖密封不良，导致金属碎屑、粉尘、油污进入内部，堆积在气隙或轴承处，阻碍转子转动。
-
负载端卡滞：电机输出轴与负载（如联轴器、齿轮箱）连接过紧（如螺丝锁死）、负载本身卡死（如丝杠卡滞、导轨生锈），导致电机被动 “憋住”。
-
电气关联类
-
绕组短路 / 接地：定子绕组绝缘层破损，导致相线之间短路或与壳体接地，通电时产生强电磁力 “吸住” 转子（类似 “电磁铁锁死”），断电后可能仍有轻微卡滞感。
-
编码器机械卡滞：部分电机编码器与转子轴刚性连接，若编码器内部轴承损坏、码盘错位，可能间接阻碍转子转动（手感为 “分段式卡滞”，转动到某一角度突然锁死）。
-
断开负载连接：拆除电机与负载的联轴器 / 传动件，手动转动电机输出轴（用手握住轴端旋转），判断是电机自身卡死还是负载端问题：
-
若断开负载后电机能转动，则故障在负载端（如联轴器锁死、负载卡滞），无需拆解电机，直接维修负载即可。
-
若断开负载后仍卡死，则确定是电机内部问题，需进一步拆解。
-
断电与放电：断开电机与驱动器的所有连线（动力线、编码器线），等待驱动器电容放电 10 分钟以上，避免拆解时触电或静电损坏编码器。
按贝加莱 8MSA4XR0-67 官方拆解手册操作（该型号为紧凑型伺服电机，端盖与壳体通过精密螺丝固定，需用扭矩扳手、轴承拉马等工具），重点检测以下部件：
-
轴承损坏修复：
用轴承拉马拆除旧轴承，清理轴颈油污（用细砂纸打磨锈迹），新轴承需加热至 80℃（热油浴或加热套）后快速套入轴颈（避免硬敲），安装后转动应顺畅无卡滞，轴向窜动量≤0.05mm。
-
转子扫膛 / 磁铁问题修复：
-
若仅为磁铁碎片卡滞，清理碎片后检查磁铁是否松动（按前文 “磁铁脱落维修” 流程加固），确保气隙均匀（各点间隙差≤0.03mm）。
-
若转子铁芯变形或弯曲，轻微变形可通过压力机校直（需专业工装，避免硅钢片松动）；严重变形则需更换转子总成（建议用贝加莱原厂配件，保证动平衡精度）。
-
绕组短路修复：
轻微接地可重新浸漆烘干（绝缘漆等级≥H 级）；严重短路或烧毁需重绕绕组（按原匝数、线径绕制，浸渍固化后测试电阻与绝缘），必要时更换定子。
-
编码器卡滞修复：
清理码盘灰尘，更换编码器轴承（若损坏），重新校准零点（按电机手册设置编码器原点），确保信号输出正常。
-
复装要求：
按拆解反序安装端盖、密封圈（确保密封良好，防止异物侵入），螺丝按额定扭矩拧紧（端盖螺丝通常为 2-3N・m），编码器与转子轴同心度≤0.01mm。
-
测试流程：
-
手动转动测试：复装后手动转动输出轴，应顺畅无卡滞、无异响，转动阻力均匀。
-
空载通电测试：连接驱动器，低速（500rpm）运行 30 分钟，用红外测温仪测壳体温度（≤70℃），听诊器检测无异常噪音。
-
负载运行测试：施加 100% 额定负载，运行 1 小时，监测电流波形（应平稳）、振动值（≤0.05mm/s），停机后检查轴承温度（≤80℃）。
-
定期维护轴承：每运行 2000 小时检查轴承状态，补充润滑脂（每次补充量为轴承腔的 1/3-1/2），避免干涸或过量。
-
强化密封防护：在电机端盖与轴的间隙处加装防尘密封圈（如氟橡胶材质），防止粉尘、油污侵入；潮湿环境需在壳体底部钻孔加装排水塞。
-
控制负载与安装精度：确保负载扭矩不超过电机额定值的 150%（短时），安装时联轴器同心度≤0.05mm，避免径向力过大损坏轴承。
-
监测运行状态：通过驱动器实时监控电机电流、温度（设置过热报警阈值≤100℃），发现异常立即�；觳�。
若卡死伴随定子严重烧毁、转子断裂等重大损坏，建议联系贝加莱授权维修中心更换核心部件，避免非专业维修影响电机动态性能（该型号伺服电机需满足≤0.1% 的速度波动精度，部件匹配要求极高）。
