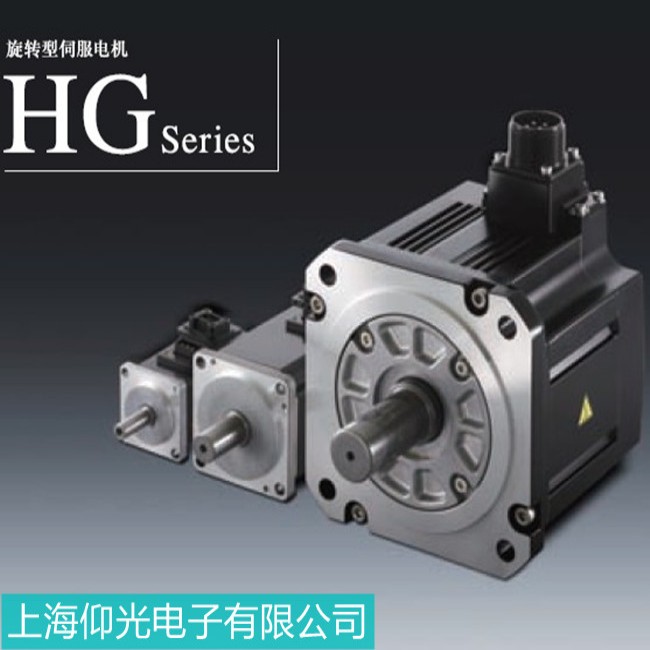

三菱伺服电机 HG-JR11K1M4B 进水后，若处理不及时或方法不当，可能导致绕组短路、轴承锈蚀、编码器损坏等严重故障。维修需遵循 “先止损、再检测、后修复” 的原则，具体步骤如下：
电机进水后绝对禁止通电，需立即执行以下操作，减少水分对内部部件的侵蚀：
-
断电与隔离
断开电机与驱动器的连接（拔掉动力线和编码器线），避免水分通过线缆蔓延至驱动器；将电机移至干燥、通风的环境，防止继续受潮。
-
初步排水
-
若进水较多，可倾斜电机（输出轴朝下），让积水从接线盒、端盖缝隙流出；
-
拆开电机接线盒，清理内部积水（用吸水棉或干布擦拭，勿用高压气吹，避免水分进入更深层）。
-
拆卸部件暴露受潮区域
按以下顺序拆卸（参考电机手册，注意记录零件位置，避免安装错误）：
-
拆除接线盒盖及内部接线端子；
-
卸下电机后端盖（含编码器）；
-
若电机带风扇，拆除风扇及支架；
-
小心抽出转子（避免刮伤绕组），暴露定子绕组和轴承。
进水可能导致绕组绝缘老化、匝间短路或对地漏电，需通过以下检测判断状态：
-
绝缘电阻测试：用 500V 绝缘电阻表测绕组对地（电机外壳）及相间绝缘，正常应≥10MΩ；若＜1MΩ，说明绝缘受损（可能进水后短路或受潮）。
-
直流电阻测试：用万用表测三相绕组（U-V、V-W、W-U）电阻，正常应平衡（偏差≤5%）；若某相电阻明显偏小，可能存在匝间短路（进水后绕组铜丝氧化或粘连）。
维修措施：
-
若仅受潮（绝缘＞5MΩ 且电阻平衡）：可烘干处理（见下文 “干燥方法”）；
-
若绝缘＜1MΩ 或电阻偏差大：需重新绕制绕组（建议专业维修，确保线径、匝数与原规格一致，避免影响电机性能）。
电机两端轴承（通常为深沟球轴承）进水后，润滑脂会乳化失效，滚珠与滚道易生锈，导致转动卡滞或异响。
-
检测方法：手动转动轴承外圈，感受是否顺畅（正常应无卡顿、异响）；观察轴承内部是否有锈迹、积水或润滑脂乳化（呈灰白色糊状）。
维修措施：
-
无论状态如何，进水轴承必须更换（避免残留锈蚀导致二次损坏）；
-
更换同型号轴承（参考电机手册，如 HG-JR 系列常用轴承型号可能为 6205ZZ 或 6206ZZ，需确认尺寸），安装前需清洁轴承室，加注高温润滑脂（如锂基润滑脂，填充量为轴承空间的 1/3~1/2）。
HG-JR11K1M4B 配备增量式编码器（多为 17 位或 20 位），内部含光学元件（光栅、LED、光敏元件）和电路，进水会导致信号异常、短路或腐蚀。
-
检测方法：
-
外观检查：编码器外壳是否有裂纹，内部是否有积水、雾气或锈迹；
-
电路测试：用万用表测编码器电源引脚（通常为 5V）与接地间电阻，若短路（电阻≈0Ω），说明内部电路烧毁；
-
信号测试：干燥后连接驱动器，观察是否报 “编码器故障”（如 AL.E5、AL.15），或用示波器测 A、B 相脉冲，若信号缺失或杂波多，说明编码器损坏。
维修措施：
-
若仅受潮（无短路、无部件损坏）：可拆开编码器外壳（注意防静电，避免触碰光学元件），用无水酒精擦拭内部镜片和电路板，自然风干后重新装配；
-
若电路烧毁或光学元件损坏：需更换同型号编码器（建议使用三菱原厂配件，确保与驱动器兼容性）。
进水会导致端子氧化（出现绿锈或发黑），接触电阻增大，引发信号或电源异常。
-
检测方法：检查接线盒内端子、编码器插头是否有氧化、腐蚀痕迹，用万用表测端子间导通性（正常应无虚接）。
-
维修措施：用细砂纸打磨氧化端子，或更换插头（如编码器插头型号为 CN2）；重新接线时，确保端子紧固，避免松动导致接触不良。
-
转子铁芯或轴若生锈，可用细砂纸轻轻打磨除锈（避免损伤表面）；
-
机壳内部若有积水残留，用干布擦拭后，检查是否有裂纹（若有裂纹需密封修复，防止再次进水）。
部件清洁后需彻底干燥，避免残留水分导致二次故障，常用方法：
-
自然风干：将拆卸的部件（绕组、编码器、轴承室等）置于通风干燥处（温度 25~30℃，湿度＜60%），放置 24~48 小时（适用于轻微受潮）。
-
加热烘干：
-
绕组烘干：用恒温烘箱（温度 60~80℃，避免超过 100℃，防止绝缘老化）烘烤 4~6 小时，过程中每隔 1 小时测一次绝缘电阻，直至稳定≥10MΩ；
-
编码器烘干：用低温热风（＜40℃）距离 10cm 以上吹拂，避免高温损坏电子元件。
-
真空干燥：若有条件，采用真空干燥箱（负压环境加速水分蒸发），效率更高（适用于严重受潮）。
-
组装：按拆卸相反顺序安装，注意：
-
轴承安装需用专用工具（避免敲击内圈，防止损坏）；
-
编码器与电机轴对准（确保同心度，否则会导致信号偏差）；
-
接线盒密封垫（若有）需完好，防止日后进水。
-
测试：
-
静态测试：再次测绕组绝缘电阻（≥10MΩ）、三相电阻（偏差≤5%）；
-
动态测试：连接驱动器，先空载运行（低速→高速），观察是否有异响、震动，驱动器是否报警（如无报警，再带轻载测试）；
-
参数检查：通过驱动器软件监控电流、转速是否稳定，确认无异常后投入使用。
-
维修禁忌：进水后严禁通电，避免绕组短路烧毁或驱动器损坏；编码器等精密部件避免用清水直接冲洗，可用无水酒精清洁。
-
备件匹配：更换轴承、编码器等部件时，必须与原型号一致（如编码器分辨率、轴承精度），否则会影响电机性能。
-
预防措施：
-
电机安装在通风干燥处，避免靠近水源或潮湿环境；
-
接线盒盖需拧紧，电缆入口处加装防水接头；
-
定期检查密封件（如端盖密封圈），老化后及时更换。
若进水后电机损坏严重（如绕组烧毁、编码器彻底失效），建议联系三菱授权维修中心，确保维修质量。及时、规范的处理可最大程度降低进水对电机的影响，恢复其正常功能。
