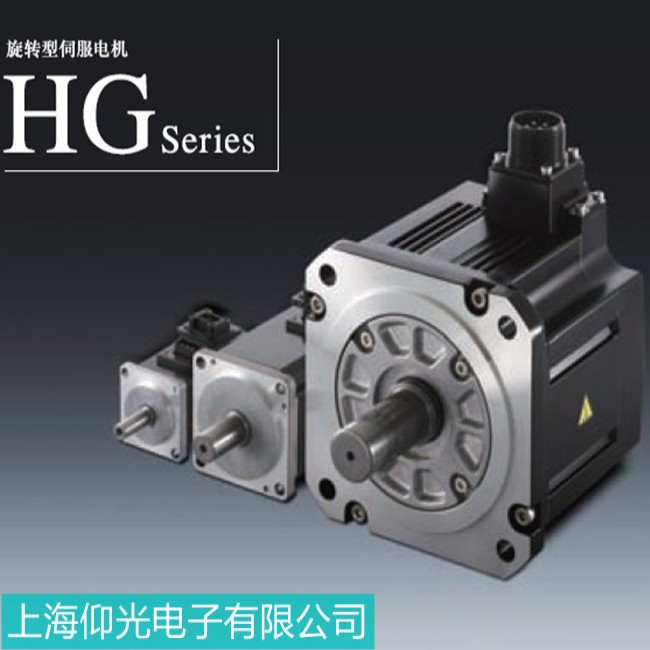

三菱伺服电机 HG-JR11K1M4B 出现发热发烫故障，可能由负载异常、电气参数错误、电机本身故障或散热不良等多种原因导致。以下从故障原因分析、维修排查步骤及注意事项三方面详细说明：
伺服电机正常运行时会有一定温升（通常允许温升≤80K，即环境温度 + 80℃以内），若超过此范围则为异常发热，核心原因可分为以下几类：
-
负载过载：负载扭矩超过电机额定扭矩（HG-JR11K1M4B 额定扭矩约 11N・m），导致电机长期过载运行，电流增大发热。常见于机械传动卡滞（如导轨生锈、齿轮箱卡顿）、负载突然增大（如物料堵塞）。
-
负载不平衡：负载重心偏移或机械传动偏心，导致电机运行时受力不均，局部摩擦增大，额外消耗能量转化为热量。
-
电源异常：输入电压不稳定（波动超过 ±10%）、三相电压不平衡（不平衡度＞5%），会导致电机电流波动或某相电流过大，引起绕组发热。
-
驱动器参数错误：伺服驱动器参数设置不合理，如速度环 / 位置环增益过高（导致电机震荡）、电子齿轮比错误（实际转速与指令不匹配），会引发异常电流，加剧发热。
-
过流故障：驱动器长期报 “过流” 警（如 AL.E6），可能是电机绕组轻微短路、编码器信号异常（导致转速失控），或驱动器输出�？楣收�。
-
绕组问题：绕组绝缘老化（绝缘电阻＜10MΩ）、匝间短路（三相电阻偏差＞5%），会导致电流增大，局部过热。
-
轴承磨损：轴承缺油、磨损或卡滞，会增大机械摩擦阻力，产生热量（伴随异响或轴晃动）。
-
编码器故障：编码器信号丢脉冲或偏差，会导致电机转速 / 转向失控，引发电流波动，间接导致发热。
-
冷却装置故障：若电机带强制冷却风扇（HG-JR 系列部分型号内置），风扇损坏或接线松动会导致散热能力下降；散热片积灰过多，也会阻碍热量散发。
-
环境影响：环境温度过高（超过 40℃）、通风不良（如密闭空间），会导致电机散热效率降低，热量积累。
长期在低速重载（如转速＜100rpm 且负载≥80% 额定扭矩）下运行，会导致电机电流增大，且风扇（若有）转速不足，散热不足，加剧发热。
按 “从简单到复杂” 的原则逐步排查，具体步骤如下：
-
观察状态：检查电机表面是否有油污、破损，散热片是否积灰，风扇（若有）是否转动（断电后手动拨动风扇叶，确认无卡滞）。
-
手动检测负载：断开电机与机械负载的连接，手动转动电机轴，感受是否顺畅（正常应无卡顿、异响）；若卡顿，可能是电机轴承磨损或负载机械故障。
-
电源检测：用万用表测量输入电源的三相电压（或单相电压），确认电压值在额定范围（HG-JR11K1M4B 额定电压为三相 AC200-230V），且三相电压不平衡度≤5%（计算公式：(最大电压 - 最小电压)/ 平均电压 ×100%）。
-
驱动器参数监控：通过伺服驱动器面板或软件（如 MELSOFT IQ Works）监控运行时的电流、转速、扭矩：
-
若电流持续超过额定电流（HG-JR11K1M4B 额定电流约 5.5A），说明负载过载或参数异常；
-
若转速波动大（无负载时＞±5rpm），可能是编码器故障或增益参数错误。
-
参数复位与优化：将驱动器参数恢复出厂设置（参考手册 “初始化参数” 步骤），重新整定速度环 / 位置环增益（通过自动增益调整功能，或手动逐步微调至运行平稳）。
-
绕组检测：
-
用万用表测三相绕组电阻（U-V、V-W、W-U），正常应平衡（偏差≤5%）；若某相电阻过小，可能匝间短路。
-
用绝缘电阻表（摇表）测绕组对地绝缘（电机外壳），绝缘电阻应≥10MΩ；若＜1MΩ，说明绕组接地。
-
轴承检测：拆除电机端盖，检查轴承是否磨损（如滚珠锈蚀、保持架断裂），转动时是否有异响；若损坏，需更换同型号轴承（注意轴承精度等级，避免影响运行平稳性）。
-
编码器检测：连接驱动器，观察是否报 “编码器故障” 警（如 AL.E5）；或用示波器检测编码器输出信号（A、B 相脉冲），确认波形是否清晰、无丢脉冲，若异常需更换编码器。
-
清理散热片灰尘，确保风扇接线牢固、转动正常（若风扇损坏，更换同规格风扇）；
-
改善安装环境：确�；肪澄露取�40℃，增加通风（如加装散热风扇），避免电机被其他热源直射。
-
若负载过载，需排查机械传动链（如清理导轨、润滑齿轮箱），或评估是否需升级电机功率；
-
避免长期低速重载运行，若工艺需求无法避免，可加装独立散热装置（如散热片 + 强制风扇）。
-
安全操作：检测绕组或电源时必须断电，绝缘测试时避免接触电机端子，防止触电。
-
备件匹配：更换轴承、编码器等部件时，需使用三菱原厂或兼容型号（如轴承需符合精度等级 P5），避免因尺寸偏差导致二次故障。
-
专业支持：若排查后仍无法解决（如驱动器内部�？楣收希�，建议联系三菱授权维修中心，避免自行拆解导致更大损坏。
通过以上步骤，可逐步定位 HG-JR11K1M4B 电机发热的原因并针对性维修，恢复其正常运行状态。
