发布者：WJJ 来源：上海仰光电子科技有限公司 发布时间：2025-11-8

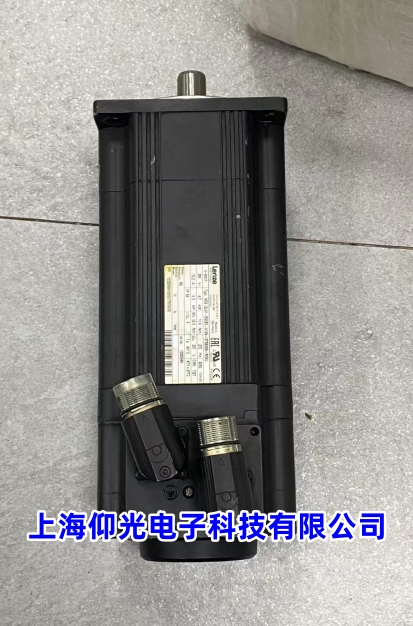

伦茨伺服电机 MCS 12L41-RSOBO-A19N-ST5S0ON-ROSU 运行抖动故障，核心诱因集中在电气系统异常、机械结构问题、参数配置不当、负载与传动匹配偏差四大类，需按 “先易后难、先外部后内部” 的逻辑逐步排查，以下是精准维修方案：
-
电源与供电问题：输入电压波动过大（偏离额定值 ±10% 以上）、三相电压不平衡，或电源线路接触不良、缺相运行，导致电机磁场不稳定，扭矩输出波动引发抖动。
-
编码器与反馈信号故障：编码器光栅盘脏污、读数头间隙异常（偏离 0.1-0.2mm 标准）、信号线屏蔽层破损，或编码器芯片损坏，导致位置 / 速度反馈信号失真、带噪声，驱动器无法精准控制电机运转。
-
驱动器故障：驱动器内部 IGBT �？椤⒌缛荩ü陌� / 老化）、整流桥损坏，导致三相输出电流不平衡；或驱动器散热不良、电子元件老化，引发功率输出不稳定。
-
接线问题：电机与驱动器的动力线、编码器信号线松动、氧化，或相序接反、接线错误，导致信号传输中断、电流损耗异常，引发抖动。
-
电机本体问题：轴承磨损、滚珠损坏或润滑脂干涸，导致转子转动阻力不均；电机轴弯曲、机壳固定松动、安装基础刚度不足，运行时产生共振或偏心振动。
-
传动机构问题：联轴器松动、偏心，齿轮箱磨损、卡滞，或传动胶带接头不平衡，导致动力传递过程中扭矩波动，引发电机抖动。
-
动平衡失衡：电机转子、风扇叶片损坏，或传动部件（如胶带轮）不平衡，高速旋转时产生离心力，导致抖动加剧。
-
PID 参数不合理：比例增益（P）过高导致系统振荡，积分增益（I）过大引发超调，微分增益（D）不当影响动态响应，三者匹配失衡会直接导致电机运行抖动。
-
速度环 / 加速度参数错误：速度环积分增益、加速度反馈增益设置过大，导致速度响应过快、惯性力增大；加减速时间过短，负载突变时电机无法平稳适配，引发抖动。
-
电机参数不匹配：驱动器中电机额定功率、转速、惯量等参数与实际电机型号不匹配，导致驱动逻辑错误，运行时扭矩分配异常。
-
负载异常：实际负载超过电机额定负载，或负载波动过大、惯量与电机不匹配，导致电机超负荷运行，引发抖动。
-
环境干扰：外部电磁干扰（如周边大功率设备辐射）影响驱动器、编码器信号，或环境温度过高、湿度过大，导致电气元件性能不稳定。
-
外观与固定检查：查看电机外壳是否松动、安装螺丝是否紧固，用手转动电机轴，感受是否有卡滞、异响；检查传动机构（联轴器、齿轮箱）是否松动、有油污或磨损痕迹。
-
电源与接线检测：用万用表测量三相输入电压，确认是否在额定范围（如 380V±10%）、三相电压偏差是否≤3%；紧固动力线、编码器信号线接头，检查是否有氧化、松动，核对相序是否符合说明书要求。
-
驱动器报警排查：查看驱动器指示灯状态，记录报警代码（如 “EnC” 编码器故障、“Oc” 过电流），对照伦茨官方手册快速定位故障方向（如报警 “Uh” 可能为电源过压）。
-
空载测试：断开电机与负载的连接，启动电机空载运行。若空载仍抖动，排除负载问题，聚焦电机本体、电气系统；若空载正常，说明故障在负载或传动机构。
-
电气系统深度检测
-
编码器检测：用示波器观测编码器 A/B 相差分信号，若信号缺失、畸变或有杂波，清洁光栅盘、调整读数头间隙至 0.1-0.2mm；若信号完全异常，更换同型号编码器并校准零点。
-
驱动器检测：用万用表二极管档检测整流桥、IGBT 模块，若正向压降异常，更换损坏�？�；检查内部电容是否鼓包，清理散热风扇、散热片积尘，确保散热正常。
-
绝缘与电阻检测：用兆欧表测量电机绕组绝缘电阻（应≥0.5MΩ），用万用表测三相绕组相间电阻，偏差超过 5% 则可能存在匝间短路，需重新绕制绕组。
-
机械结构检修
-
轴承与轴检测：若电机轴端径向跳动超过 0.05mm，或转动时有异响，拆解电机更换高精度轴承（如适配伦茨的 SKF、NSK 型号），加注耐高温润滑脂；若轴弯曲，进行校直或更换电机轴。
-
传动机构校准：重新紧固联轴器并校正同轴度（偏差≤0.02mm），检查齿轮箱内部磨损情况，更换损坏齿轮并加注合格润滑油；平衡传动胶带轮、接头，避免偏心转动。
-
安装加固：增强电机安装基础刚度（如加装减震垫、加固支架），紧固机壳固定螺丝，避免运行时共振。
-
参数调试优化
-
连接伦茨专用软件（如 Lenze EasyStarter），读取当前 PID 参数、速度环参数，记录原始值以便恢复。
-
调整 PID 参数：逐步降低比例增益（P）至抖动减轻，适当增加积分增益（I）消除静态误差，微调微分增益（D）优化动态响应，每次仅调整一个参数，观察电机运行状态。
-
优化速度与加减速参数：减小速度环积分增益、加速度反馈增益，延长加减速时间（根据负载特性调整为 0.5-3s），确保电机平稳适配负载变化。
-
核对电机参数：在驱动器中录入电机型号对应的额定功率、转速、惯量等参数，确保驱动逻辑与电机匹配。
-
核算实际负载扭矩、惯量，若超过电机额定值，需减载或更换更大功率电机；若负载波动大，通过 PLC 优化负载控制逻辑，避免突变负载。
-
检查周边电磁干扰源，编码器信号线、动力线采用双绞屏蔽电缆，屏蔽层接地良好；确保电机、驱动器工作环境温度在 0-40℃，湿度≤85%，避免高温高湿影响元件性能。
-
空载测试：启动电机空载运行 30 分钟，用示波器检测驱动器输出电压、电流波形是否稳定，三相电流偏差≤3%；监测电机外壳温度（正�！�80℃），确认无抖动、异响，转速达到额定值。
-
带载测试：逐步增加负载至额定负载的 120%，测试不同转速下的运行状态，观察是否有抖动复发；记录驱动器电流、电压数据，确保无过载、过流报警。
-
稳定性测试：连续带载运行 72 小时，定期检查电机振动值（≤0.1mm/s）、温度、转速稳定性，排查潜在故障，确保维修后长期可靠运行。
-
参数备份：将调试后的最优参数保存至驱动器，同时记录备份，便于后续维护时快速恢复。
-
定期维护：每 3-6 个月检查接线端子紧固情况，清理电机外壳、驱动器散热片积尘；每 6-12 个月更换电机轴承润滑脂，检查绕组绝缘状态和传动机构磨损情况。
-
规范参数管理：避免随意修改驱动器参数，调整前记录原始值；新设备安装或更换电机后，务必核对驱动器内电机参数与实际型号一致。
-
环境防护：远离大功率电磁干扰源，线缆选用符合规格的双绞屏蔽线；电机安装时确�；「斩茸愎�，传动部件校准同轴度，避免共振风险。
-
负载管控：避免电机长时间过载运行，合理匹配负载惯量与电机，负载波动大时优化加减速逻辑，减少冲击。
若经上述排查仍存在抖动（如电机轴严重弯曲、绕组烧毁、驱动器核心�？樗鸹担�，或缺乏专用检测设备（如示波器、伦茨调试软件），建议联系伦茨官方售后或专业工控维修机构。维修时需提供电机型号、故障现象、驱动器报警代码及排查过程记录，便于技术人员快速定位核心问题，避免自行拆解导致二次损坏。
上海仰光电子伦茨伺服电机MCS 12L41-RSOBO-A19N-ST5S0ON-ROSU伺服电机维修故障：磁铁爆钢、磁铁脱落、卡死转不动、编码器磨损、码盘/玻璃盘磨损破裂、电机发热发烫、电机进水、电机运转异常、高速运转响声、噪音大，刹车失灵、刹车片磨损、低速正常高速偏差、高速正常低速偏差、启动报警、启动跳闸、过载、过压、过流、不能启动、启动无力、运行抖动、失磁、跑位、走偏差、输出不平衡、编码器报警、编码器损坏、位置不准等等、码盘/玻璃盘磨损破裂、电机发热发烫、电机进水、电机运转异常、高速运转响声、噪音大，刹车失灵、刹车片磨损、低速正常高速偏差、高速正常低速偏差、启动报警、启动跳闸、过载、过压、过流、不能启动、启动无力、运行抖动、失磁、跑位、走偏差、输出不平衡、编码器报警、编码器损坏、位置不准等等
