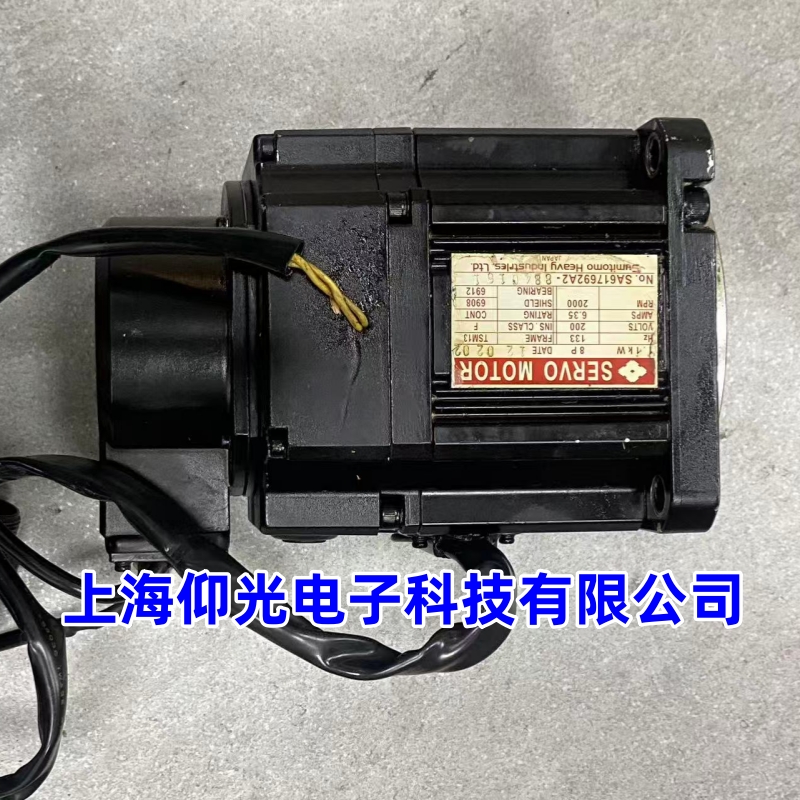

住友注塑机伺服电机 “磁铁爆钢” 本质是内部永磁体（多为钕铁硼磁钢）因机械冲击、高温、装配缺陷等导致碎裂、脱落，或钢质部件配合失效，进而引发电机堵转、异响、力矩下降等问题，需按 “故障定位→专业拆解→部件修复 / 更换→精准装配→测试验证” 流程维修，以下是详细方案：
-
机械冲击与过载：安装时轴端敲击、联轴器找正偏差过大，或运行中负载卡死、急停惯性冲击，导致磁钢承受超极限应力（钕铁硼磁钢硬度高但脆性大）；转子动平衡失效，高速运行中离心力引发磁钢移位碰撞定子。
-
高温与散热失效：长期过载（电流超额定值 1.5 倍以上）使定子发热传导至转子，温度超过磁钢居里温度（80-120℃）导致失磁，同时粘结剂软化引发磁钢脱落；散热风扇损坏、外壳积灰或环境温度超 60℃，加剧温升。
-
装配与磁路缺陷：维修后磁钢极性装反、间隙不均，导致磁拉力不平衡；出厂粘结剂涂抹不均、固化不充分，长期运行中粘结层失效，磁钢松动碰撞。
-
外部环境影响：电机防护等级不足（IP44 以下），粉尘、油污、冷却液侵入，磨损或腐蚀磁钢涂层，降低结构强度最终碎裂。
-
电压与电磁异常：输入电压过高或波动，导致内部电流异常增大，磁钢受过大电磁力引发爆钢。
-
安全防护：断电后拆除电机与驱动器的动力线、编码器线，远离手机、手表等磁性敏感设备；佩戴绝缘手套，使用铜制等非磁性工具，避免磁钢吸附金属异物或碎片飞溅。
-
工具与配件：准备专用拉马、内六角扳手、无尘工作台、兆欧表（500V 档位）、万用表、高斯计、耐高温粘结剂（环氧树脂 AB 胶，耐温≥150℃）、同型号钕铁硼磁钢（匹配原牌号、尺寸、极性）、轴承润滑脂（耐高温型）。
-
故障预确认：
-
外观检查：查看电机外壳是否变形，手动转动电机轴，若有卡顿、摩擦声，说明磁钢已碎裂或脱落。
-
电气检测：用万用表测定子绕组相间电阻（三相平衡误差≤5%），兆欧表测绕组对地绝缘电阻（≥50MΩ 为正常），判断绕组是否被磁钢碎片刮伤。
-
分步拆解：拆除端盖螺丝，分离前端盖与机壳（�；ぶ岢斜苊獾袈洌�，用非磁性撬棍缓慢分离转子与定子（避免强行拉扯导致绕组变形）。
-
清理与检测：用无尘布蘸酒精清理转子铁芯上的磁钢碎片、残留粘结剂，避免划伤铁芯硅钢片；检查核心部件状态：
-
仅磁钢碎裂，转子轴（径向跳动≤0.05mm）、定子绕组无损伤：仅需更换磁钢。
-
转子轴弯曲、定子绕组烧毁（有焦糊味、绝缘漆剥落）：需同步校直 / 换轴、重绕绕组（严格按原线径、匝数、接线方式）。
-
磁钢选型：必须匹配原参数 —— 尺寸（直径、厚度、数量）、牌号（如 N38SH）、极性（用高斯计确认，新磁钢极性与原方向完全一致）。
-
预处理：新磁钢用酒精擦拭去油污，确认与转子铁芯配合间隙（0.1-0.2mm，避免过紧碎裂）。
-
粘结与固化：在铁芯安装槽均匀涂抹粘结剂（厚度约 0.05mm），逐片嵌入磁钢，用非磁性夹具固定，常温固化 24 小时或 80℃加热固化 2 小时（避免超磁钢居里温度）。
-
动平衡校正：磁钢安装后需通过动平衡机测试，确保高速旋转时径向跳动≤0.03mm，必要时在转子非磁区域添加铜制平衡块。
-
电机重装：清洁定子内部（压缩空气吹净粉尘），缓慢装入转子（避免磁钢吸附定子擦伤），安装端盖与轴承并涂抹润滑脂，对角均匀拧紧端盖螺丝（防止端盖变形）。
-
通电测试：
-
空载测试：连接驱动器，设置电机型号、极对数等参数，500rpm 正反转运行 30 分钟，外壳温度≤60℃、无异响振动为正常。
-
负载测试：逐步加负载至额定负载 80% 运行 1 小时，再满负载运行 30 分钟，监测电流不超额定值、力矩输出稳定，无报警提示即修复完成。
-
维修禁忌：
-
禁止用铁锤直接敲击磁钢或转子，避免磁钢碎裂。
-
禁止混合使用不同牌号、极性的磁钢，避免磁路紊乱。
-
禁止拆解时忽视磁钢磁性，导致金属异物吸附或人员划伤。
-
预防复发：
-
安装优化：联轴器找正（径向偏差≤0.1mm，角偏差≤0.1°），负载惯性大时加装制动单元或缓冲装置。
-
运行监控：驱动器设置过载�；ぃü縻兄滴疃ǖ缌� 1.2 倍）、过温保护（70℃）。
-
定期维护：每 6 个月清理电机外壳积灰、检查散热风扇；每年检测转子动平衡与磁钢粘结状态。
-
环境防护：在多粉尘、潮湿环境中，为电机加装防尘罩、提高防护等级，避免异物侵入腐蚀。
若磁钢参数（牌号、极性）无法确认，或转子轴、定子绕组损伤严重，建议联系住友官方售后或专业伺服电机维修机构，提供电机完整型号（如多摩川 TSM1817N8226E201）及故障现象，获取原厂配件与技术支持，避免配件不匹配导致维修后性能下降。
