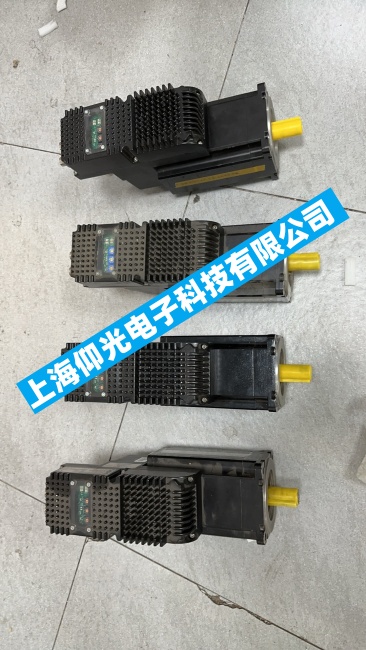

SIPA 伺服电机 IBD56A01A3/ETC.00000 的 “编码器磨损” 故障，核心是编码器内部光学元件（如码盘、光栅）或机械部件（如轴承、转轴）因长期摩擦、粉尘侵入、振动冲击导致磨损，表现为电机定位不准、丢步、驱动器报编码器故障（如 “ALM”“ENC” 报警），需从 “磨损检测”“拆解维修”“校准验证” 三阶段处理，以下是具体流程：
-
机械磨损（最常见）
-
编码器内部微型轴承磨损：长期高速运行（尤其电机频繁启停、正反转），轴承滚珠与内外圈摩擦加剧，导致间隙增大、转动卡顿，带动码盘偏移，信号采集偏差；
-
码盘 / 光栅物理磨损：码盘（多为玻璃或金属材质）表面刻度因粉尘、油污摩擦划伤，或转轴偏心导致码盘与读数头碰撞，造成刻度模糊、断裂。
-
环境侵蚀与污染
-
电机防护等级不足（如 IP44 以下），粉尘、冷却液、油污从编码器端盖缝隙侵入内部，附着在码盘 / 读数头表面，既加剧摩擦磨损，又遮挡光学信号，引发 “伪磨损” 故障；
-
潮湿环境导致编码器内部金属部件锈蚀（如接线端子、轴承），间接影响机械传动精度。
-
安装与振动冲击
-
编码器安装时与电机轴同轴度偏差过大（＞0.1mm），或固定螺丝松动，导致运行中转轴偏心，码盘与读数头持续摩擦；
-
电机受外部冲击（如设备碰撞、搬运跌落），编码器内部结构错位，码盘与读数头间隙异常（正常间隙 0.1-0.2mm），加剧磨损。
-
老化失效
-
编码器光学元件（如 LED 光源、光敏元件）长期使用后性能衰减，虽非物理磨损，但信号强度下降易被误判为 “磨损故障”；
-
内部排线因振动疲劳断裂，导致信号传输中断，伴随间歇性故障。
-
驱动器报警与功能测试
-
通电观察驱动器报警代码（如三菱驱动器报 “AL.31”“AL.32”，西门子报 “F07900”），多数编码器故障代码直接指向 “信号异�！保�
-
手动转动电机轴，同时观察驱动器 “位置反馈值”：若反馈值跳变、无响应或与实际转动角度偏差大（如转 1 圈反馈仅半圈），说明编码器信号采集异常，大概率存在磨损。
-
编码器外观与外部检查
-
检查编码器端盖是否松动、破损，密封胶条是否老化（若破损，粉尘易侵入）；
-
拆除编码器连接线，用万用表测信号线通断（如 A 相、B 相、Z 相信号与地线），若某相不通，可能排线磨损断裂；
-
用手轻转编码器转轴（若可单独转动），感受是否有卡顿、异响（有则说明内部轴承或码盘磨损）。
-
拆解准备（避免二次损坏）
-
工具：微型内六角扳手（如 1.5mm、2mm）、镊子（防静电材质）、无尘布、酒精、放大镜（观察码盘细节）、编码器专用清洁剂（若有）；
-
防护：在无尘工作台操作，戴防静电手套，避免手指触碰码盘、读数头（油污会影响光学信号），记录编码器接线顺序（拍照留存，避免重装时接错）。
-
分步拆解编码器
-
拆除编码器固定螺丝（通常 3-4 颗，均匀分布），轻轻分离编码器壳体与电机端盖，注意�；ち酉撸ū苊饫抖狭眩�；
-
取出编码器内部组件（含码盘、读数头、转轴、轴承），用放大镜观察关键部件：
① 码盘：玻璃码盘查看是否有划痕、裂痕、刻度模糊；金属码盘查看是否有变形、锈蚀、刻度磨损（若磨损严重，需更换同型号码盘）；
② 读数头：查看光学镜片是否有污渍、划痕，LED 光源是否亮（通电测试，若不亮需更换光源组件）；
③ 轴承：转动轴承，若有卡顿、异响或间隙过大（用手晃动转轴，径向间隙＞0.03mm），需更换同规格微型轴承（如 684ZZ、693ZZ，需查编码器手册确认型号）；
④ 排线与端子：检查排线是否有折痕、断裂，端子是否氧化（氧化可用细砂纸轻轻打磨）。
-
轻度磨损：清洁与修复
-
若仅码盘 / 读数头有粉尘、油污（无物理划伤）：用无尘布蘸少量酒精轻轻擦拭码盘表面（沿同一方向，避免 circular 擦拭导致划痕），读数头镜片用专用光学清洁剂清洁（禁止用酒精直接擦拭，可能损坏镀膜）；
-
若轴承轻微卡顿：拆解轴承，用汽油清洗内部旧润滑脂，晾干后加注微型轴承专用润滑脂（如锂基润滑脂，填充量约轴承内部空间的 1/3），重新装配后测试转动灵活性。
-
中度 / 重度磨损：部件更换
-
码盘更换：需匹配原编码器码盘参数 —— 材质（玻璃 / 金属）、分辨率（如 1024 线、2048 线，IBD56A01A3 配套编码器多为 1024 线）、安装孔径（与转轴匹配）、极性（增量式 / 绝对式，需一致）；更换时用专用夹具固定码盘，确保与转轴同轴（偏差≤0.02mm），避免偏心导致新码盘磨损；
-
轴承更换：拆除旧轴承（用微型拉马或加热法，避免硬撬），装入新轴承后，检查转轴转动是否灵活（无卡顿、无轴向窜动）；
-
读数头更换：若读数头镜片划伤或光源失效，需更换同型号读数头（注意接线引脚对应，避免接反烧损），更换后需调整读数头与码盘的间隙（用塞尺校准，通常 0.1-0.2mm，间隙过大 / 过小都会导致信号异常）。
-
老化部件处理
-
若排线断裂：用烙铁焊接新排线（需防静电，焊接温度≤300℃，避免烫坏元件），或直接更换编码器排线组件；
-
若光学元件衰减：更换 LED 光源或光敏元件（需匹配原型号，如 Φ3mm 红光 LED），确保信号强度达标（可通过示波器测 A/B 相信号波形，正常应为方波，幅值≥4V）。
-
编码器重装
-
按拆解相反顺序装配：先固定码盘与转轴（确保无松动），再安装读数头（对准码盘中心，间隙校准后固定），最后装回编码器壳体，拧紧固定螺丝（对角均匀拧紧，避免壳体变形）；
-
重新连接编码器线缆（按此前拍照的接线顺序，如 A 相接驱动器 ENC-A，B 相接 ENC-B，Z 相接 ENC-Z，地线接 GND），避免接错导致信号短路。
-
通电校准与测试
-
零位校准：部分伺服系统需重新校准编码器零位（如通过驱动器参数 “Pr.20” 设定零位偏移，或手动转动电机至机械零位，保存编码器位置）；
-
信号测试：用示波器测编码器 A/B/Z 相信号：转动电机轴，A/B 相应为相位差 90° 的方波，Z 相每转 1 圈输出 1 个脉冲，无毛刺、无丢波（若有丢波，需重新检查码盘间隙或接线）；
-
功能验证：
① 空载测试：驱动器设置电机参数（型号、编码器分辨率），控制电机低速（500rpm）正反转，观察驱动器 “位置反馈” 与 “指令位置” 是否一致（偏差≤1 个脉冲）；
② 负载测试：连接负载后，执行定位指令（如定位至 10000 脉冲位置），重复 5 次，若每次实际位置与指令位置偏差≤5 个脉冲，说明校准合格，可投入使用。
-
维修禁忌
-
禁止用手直接触碰码盘、读数头光学表面（指纹、油污会永久影响信号）；
-
禁止在无防静电措施的环境下拆解编码器（静电易击穿读数头内部芯片）；
-
更换码盘时禁止用力按压（玻璃码盘易碎，金属码盘易变形）。
-
预防复发措施
-
防护升级：在编码器端盖加装防尘密封圈（如丁腈橡胶圈），若电机用于多尘 / 潮湿环境，可更换高防护等级编码器（如 IP65）；
-
定期维护：每 6 个月清洁编码器外部（用压缩空气吹净端盖缝隙粉尘），每年拆解编码器检查内部轴承润滑状态，补充润滑脂；
-
安装优化：编码器安装时确保与电机轴同轴度≤0.1mm，固定螺丝涂抹防松胶（如乐泰 243），避免振动导致松动；
-
运行监控：通过驱动器参数设置编码器信号异常报警（如 “信号丢失检测”“脉冲偏差阈值”），提前预警潜在故障。
若维修中无法获取编码器具体参数（如分辨率、码盘型号），或更换部件后仍无法校准精度，建议联系 SIPA 官方售后，提供电机完整型号（IBD56A01A3/ETC.00000）及编码器型号（通常印在编码器壳体上），获取原厂编码器配件或校准技术支持，避免因配件不匹配导致电机定位精度下降。
