发布者：WJJ 来源：上海仰光电子科技有限公司 发布时间：2025-8-28

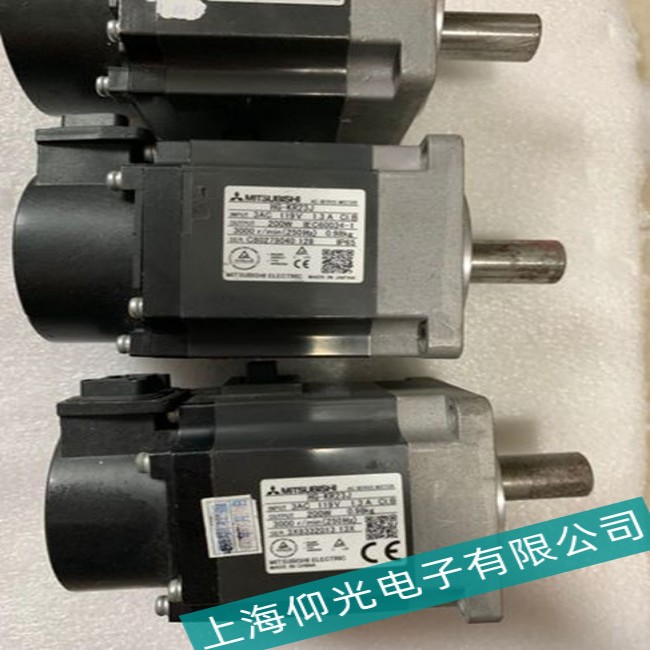

三菱伺服电机 HC-SF202 出现发热发烫故障，需先明确发热是否超出正常范围（该型号电机为 Class B 绝缘，绕组允许最高温度≤130℃，表面温度通�！�90℃；若表面温度超过 90℃或触摸有明显灼热感，即属于异常发热），再按 “故障确认→分因排查→针对性维修→测试验证” 的流程处理，具体如下：
在维修前需先收集关键数据，避免盲目拆解：
-
确认发热部位：
-
若电机本体整体发热：多与负载、绕组、电源或驱动器参数相关；
-
若轴承位局部发热：多为轴承磨损、润滑不良或安装偏差；
-
若接线盒附近发热：多为接线松动、接触不良导致的接触电阻过大。
-
记录运行参数：
通过伺服驱动器监控电机的实时电流、转矩百分比、转速（正常运行时电流应≤额定电流，转矩≤100% 额定转矩），若参数超出额定值，可直接指向过载或参数异常。
-
排除环境干扰：
确认电机工作环境温度是否≤40℃（该型号允许环境温度）、是否存在阳光直射、周围有无热源，避免误判为电机本身故障。
机械故障是该型号电机发热的常见诱因，需优先排查（拆解时注意�；け嗦肫鞯染懿考�
-
轴承磨损或润滑失效
-
故障表现：轴承位发热明显，转动电机轴有卡顿、异响，或手动转动阻力不均；
-
排查方法：拆解电机端盖，观察轴承是否有滚珠磨损、保持架断裂、润滑脂干涸 / 发黑（正常润滑脂为淡黄色，无异味）；
-
维修处理：
-
更换同型号轴承（HC-SF202 常用轴承型号为6202ZZ或6203ZZ，需以电机拆解后实际型号为准）；
-
涂抹高温锂基润滑脂（耐温范围 - 20~120℃，用量为轴承内部空间的 1/3~1/2，避免过多导致搅拌发热）；
-
安装时确保轴承与轴的配合间隙（过盈量 0.002~0.005mm），避免过紧导致摩擦增大。
-
电机轴与负载轴同心度偏差
-
故障表现：电机运行时振动明显，整体发热，且负载越大发热越严重；
-
排查方法：用百分表检测电机轴与负载轴的同轴度（允许偏差≤0.1mm）和平行度（允许偏差≤0.05mm/m）；
-
维修处理：
-
调整电机安装位置，通过垫片找平或移动负载端，确保两轴同心；
-
若使用联轴器，需检查联轴器是否有变形、老化，更换损坏的弹性联轴器（避免刚性连接传递偏差）。
-
电机内部异物或转子卡滞
-
故障表现：电机转动不顺畅，局部发热集中（如转子与定子摩擦部位）；
-
排查方法：拆解电机外壳，检查定子与转子之间是否有磁铁碎片（参考之前 “磁铁脱落” 故障）、灰尘堆积或导线异物；
-
维修处理：
-
用压缩空气（压力≤0.3MPa）清理内部异物，用无水酒精擦拭定子铁芯表面；
-
若转子因碰撞变形，需更换转子组件（避免转子与定子 “扫膛” 摩擦发热）。
电气故障会直接导致电机绕组发热，需借助万用表、兆欧表等工具检测：
-
绕组短路 / 匝间短路 / 接地故障
-
故障表现：电机启动后迅速发热，电流远超额定值，驱动器报 “过流故障”（如三菱驱动器 ALM 灯亮）；
-
排查方法：
-
用万用表（电阻档） 测三相绕组（U、V、W）的直流电阻，正常情况下三相电阻应平衡（偏差≤5%），若某相电阻显著偏小，可能为匝间短路；
-
用兆欧表（500V） 测绕组对地绝缘电阻（绕组→电机外壳），正常应≥0.5MΩ，若≤0.1MΩ，为绕组接地故障；
-
维修处理：
-
若短路点明显（如绕组表面烧焦），可局部修复绝缘（用环氧树脂涂覆）；
-
若匝间短路严重或接地，需重新绕制绕组（需专业绕线设备，建议更换定子组件，避免手工绕制导致参数偏差）。
-
电源三相电压不平衡或异常
-
故障表现：电机运行时发热不均，伴随转速波动；
-
排查方法：用万用表测电机输入端三相电压（U-V、V-W、W-U），正常电压偏差应≤5%（如 380V 电源，各相电压应在 361~399V 之间）；
-
维修处理：
-
检查电源线路是否有松动、虚接（如接线盒内端子氧化），重新紧固并打磨端子；
-
若电网电压波动大，需加装三相稳压器（容量≥电机额定功率的 1.5 倍）。
-
编码器故障导致间接发热
-
故障表现：编码器反馈信号异常，电机频繁启停、过补偿，电流波动大而发热；
-
排查方法：参考之前 “编码器磨损” 故障，用示波器测编码器 A、B 相波形（应稳定无缺失），检查编码器接线是否松动；
-
维修处理：更换磨损的编码器，重新校准零点（通过驱动器参数 “Pr.20” 或专用调试软件设定），避免电机因 “失步” 导致过流发热。
负载超出电机额定能力是发热的核心诱因，需从负载端排查：
-
负载过载
-
故障表现：电机转矩百分比长期≥120%，电流持续超过额定值（HC-SF202 额定电流约 7.5A）；
-
排查方法：通过驱动器监控 “转矩监控” 参数（如三菱 MR-J3 系列驱动器的 “T” 监控模式），或检查负载是否有卡滞、阻力增大（如丝杠润滑不足、导轨生锈）；
-
维修处理：
-
减轻负载（如优化工艺参数，降低运行阻力）；
-
若负载无法减轻，需更换更大功率的伺服电机（如 HC-SF302，额定转矩 3N・m，高于 HC-SF202 的 2N・m）。
-
负载堵转
-
故障表现：电机启动后 “闷转”，瞬间发热严重（几秒钟内表面温度飙升），驱动器报 “过载故障”；
-
排查方法：断开电机与负载的连接，单独试运行电机（空转），若空转时不发热，说明负载端堵转；
-
维修处理：排查负载传动链（如丝杠、齿轮箱），清理卡滞异物，更换损坏的传动部件（如卡死的齿轮）。
-
伺服驱动器参数设置不当
-
故障表现：电机运行时震荡、发热，无明显机械 / 电气故障；
-
常见问题参数：
-
位置环增益（Pr.1）、速度环增益（Pr.2）过高：导致电机频繁调整，电流波动大；
-
电子齿轮比（Pr.3/Pr.4）设置错误：导致电机实际转速与指令转速偏差，长期低速高负载运行；
-
维修处理：
-
恢复驱动器出厂设置（通过面板或软件），重新按电机手册设定参数；
-
若需优化动态性能，逐步微调增益（每次调整 5%~10%），避免震荡。
-
电机散热通道堵塞
-
故障表现：电机长时间运行后发热累积，温度逐渐升高；
-
排查方法：检查电机散热片（若带散热片）是否积灰、油污，带风扇的电机（如大功率型号）需检查风扇是否停转、扇叶损坏；
-
维修处理：
-
用毛刷 + 压缩空气清理散热片，确保通风顺畅；
-
若风扇损坏，更换同规格散热风扇（注意电压等级，如 DC24V）。
-
组装电机：按拆卸相反顺序组装，重点注意：
-
编码器安装时需对齐零点标记（若拆卸前未标记，需通过驱动器 “原点回归” 功能重新校准）；
-
端盖螺丝均匀拧紧（扭矩按手册要求，通常为 2~3N・m），避免轴承受力不均。
-
试运行测试：
-
空载运行：通电后让电机空转 30 分钟，用红外测温仪测表面温度（应≤60℃），监控电流（应≤额定电流的 30%）；
-
带载运行：逐步增加负载至额定转矩，运行 1 小时，温度应≤90℃，电流≤额定值，无异常噪音、振动；
-
故障验证：若之前驱动器报故障，需确认故障代码消失，电机响应指令正常（如位置控制时定位准确）。
-
安全注意事项：
-
维修前必须断开电机电源（包括驱动器输入电源），并用万用表确认无残留电压；
-
拆解编码器时避免碰撞，防止静电损坏（建议佩戴防静电手环）。
-
专业维修场景：
-
若绕组需重新绕制、转子 / 定子更换，建议送专业维修机构（需保证绕组匝数、线径与原参数一致，否则会导致电机性能下降）；
-
若多次维修后仍频繁发热，需排查是否存在 “选型错误”（如负载转矩远超电机额定转矩），避免反复维修。
通过以上步骤，可系统排查 HC-SF202 电机发热发烫的故障点，并针对性解决，确保电机恢复正常运行状态。
