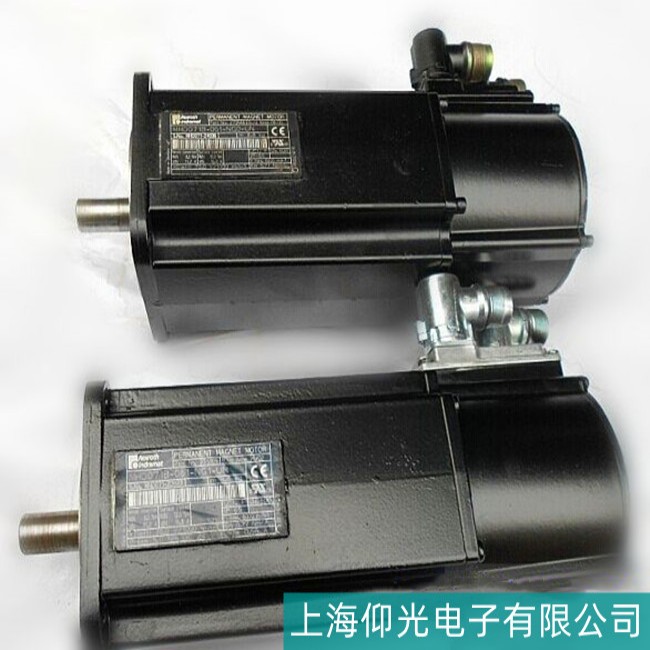

力士乐伺服电机 MKD041B-144-P0-KN 的磁铁脱落故障（通常指转子表面的永磁体从铁芯上剥离、松动或移位）会直接影响电机的磁路完整性，导致输出扭矩下降、运行异响甚至扫膛，需系统排查原因并精准修复。以下是详细的维修流程与关键要点：
磁铁脱落的核心是永磁体与转子铁芯的连接结构失效，常见诱因需优先排查：
-
粘合失效：永磁体与铁芯之间的胶粘剂老化（高温、湿度导致）、涂抹不均，或装配时未充分固化，长期受离心力（高速运转时）作用逐渐松动。
-
过热损伤：电机过载、绕组短路或散热不良导致温升过高（超过磁铁耐温上限，如钕铁硼磁铁通常耐温 80-120℃），磁铁与铁芯热膨胀系数差异过大，产生剥离应力。
-
机械应力：
-
轴承磨损 / 轴弯曲导致转子偏心，磁铁与定子扫膛（摩擦），产生径向冲击力，直接撕裂磁铁与铁芯的连接；
-
安装时联轴器对中不良，或外部冲击（如设备碰撞）使转子瞬间受力，引发磁铁移位。
-
环境因素：长期暴露在腐蚀性气体（如油污、化学品）中，胶粘剂被腐蚀失效；或粉尘 / 异物进入气隙，运转时挤压磁铁导致脱落。
-
断电隔离：断开电机与驱动器的连接，用万用表确认绕组无残留电压，拆除电机外部连接线（标记相位，避免重装时接错）。
-
外观与电气预检：
-
检查电机外壳是否有变形、端盖螺丝是否松动，转动轴伸端感受是否有卡顿、异响（初步判断是否已发生扫膛）；
-
用兆欧表测绕组对地绝缘（≥100MΩ），万用表测三相绕组电阻（平衡偏差≤5%），排除绕组烧毁导致的间接故障；
-
检查编码器（如 Hiperface 协议）连接线是否完好，避免后期误判信号异常。
按力士乐官方拆解规范操作，避免损坏精密部件：
-
拆卸端盖与编码器：
-
先拆后端盖（编码器侧），注意�；け嗦肫鹘涌冢ū苊饫断呃拢�，标记编码器与轴的相对位置（用记号笔），防止重装时相位偏移；
-
拆卸前端盖（轴伸端），记录螺丝规格与位置（不同位置螺丝长度可能不同，不可混用）。
-
取出转子并检查核心部件：
-
缓慢抽出转子（动作平稳，避免与定子绕组碰撞），观察：
-
永磁体状态：脱落的磁铁是否完整（碎裂需整体更换）、残留磁铁是否松动（用手轻推检查），磁极标记是否清晰（影响重装极性）；
-
铁芯表面：是否有胶粘剂残留、锈蚀或划痕（扫膛会留下环形磨损痕迹）；
-
轴与轴承：用百分表测轴的径向跳动（≤0.02mm），转动轴承感受是否顺滑（磨损会导致转子偏心）。
-
清理残留杂质：
-
用酒精或专用清洁剂擦拭铁芯表面的胶粘剂残渣、油污，用软毛刷清理气隙内的粉尘 / 铁屑（可用磁铁辅助吸附铁磁性杂质）；
-
若铁芯有轻微锈蚀，用细砂纸（1000 目以上）打磨至光滑，避免影响新磁铁贴合。
-
永磁体重装 / 更换：
-
备件匹配：必须使用与原型号参数一致的永磁体（如钕铁硼材质、相同充磁方向与磁通量，力士乐原厂件最佳），若磁铁碎裂需整组更换（避免磁路不平衡）；
-
极性对齐：按原磁极标记（通常为 N/S 交替）安装，可用小磁针确认极性，装反会导致电机无法正常运转；
-
粘合固定：
-
涂抹耐高温结构胶（如乐泰 332，耐温≥150℃，粘度适配金属粘合），胶层厚度均匀（约 0.1-0.2mm，避免溢出到气隙）；
-
将磁铁精准贴合到铁芯对应位置，用专用夹具（非磁性材料，如黄铜）固定，确保与铁芯完全密合；
-
按胶粘剂说明固化（通常室温固化 24 小时，或加热至 80℃加速固化 2 小时，避免固化期间受力）。
-
轴承与轴修复：
-
若轴承磨损（转动异响、游隙过大），更换同型号轴承（如 SKF 6204 系列），安装时用热套法（轴承加热至 80-100℃），禁止硬敲；
-
轴弯曲超限时需校直或更换转子总成（建议原厂配件，保证动平衡）。
-
按序重装：
-
先装前端盖，均匀拧紧螺丝（对角线分步拧，力矩符合手册要求，通常 2-3N・m），确保端盖与外壳贴合无间隙；
-
装后端盖时，对准编码器与轴的标记，用千分表测编码器法兰径向跳动（≤0.03mm），避免运行时信号抖动。
-
气隙检查：转子装入定子后，手动转动轴，确保无扫膛（无摩擦声），用塞尺测量气隙（均匀性偏差≤0.05mm，MKD041B 系列标准气隙约 0.4mm）。
-
空载测试：
-
连接驱动器，设置参数（如电机型号、额定电流），空载运行 30 分钟，用红外测温仪监测外壳温度（≤70℃）；
-
用示波器观察三相电流波形（对称无畸变），编码器信号（脉冲均匀，无丢码）。
-
带载验证：
-
按 30%、50%、100% 额定负载逐步测试，记录转速稳定性（偏差≤1%）、扭矩输出是否正常；
-
连续运行 2 小时，检查振动值（≤0.1mm/s）、温升趋势（无骤升），确认无异常。
-
优化运行环境：避免电机接触油污、腐蚀性气体，安装防尘罩；保证散热良好（环境温度≤40℃，散热片无遮挡）。
-
减少机械应力：
-
联轴器安装时保证对中（径向偏差≤0.1mm，角向偏差≤0.1°），使用弹性联轴器吸收振动；
-
定期检查轴承状态（每 6 个月），补充专用润滑脂（如锂基润滑脂）。
-
电气参数监控：通过驱动器设置过载�；ぃǖ缌鳌�1.5 倍额定值）、过热�；ぃㄈ谱槲露取�100℃），实时监测电流波动（异常时�；挪椋�
-
永磁体强磁性可能干扰电子设备，操作时远离手机、银行卡、心脏起搏器等，避免手部被吸附夹伤；
-
若缺乏磁路校准经验，建议由力士乐授权服务商维修，尤其编码器相位校准需专用设备（如 Hiperface 调试工具），否则可能导致定位精度偏差。
通过规范修复与针对性预防，可有效解决磁铁脱落问题，恢复电机的额定性能与使用寿命。
