维修服务项目西门子变频器报f0005故障维修处理办法
发布者：zyp 来源：上海仰光电子科技有限公司 发布时间：2023-5-12

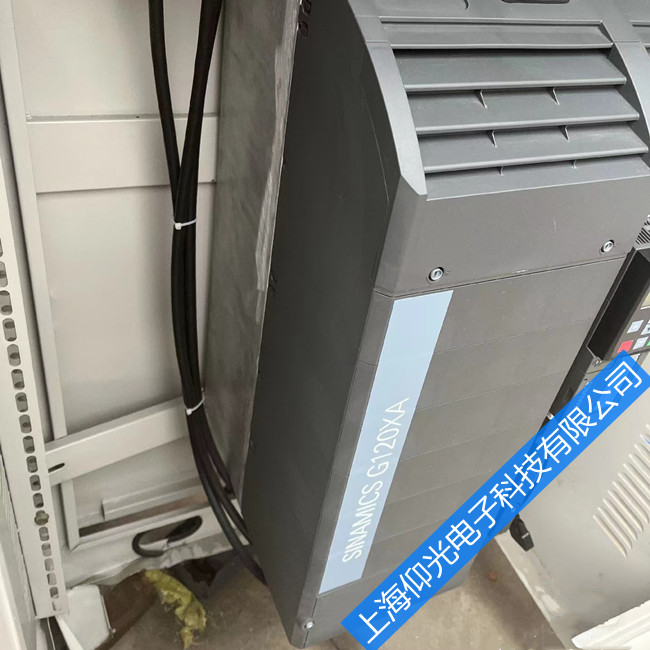

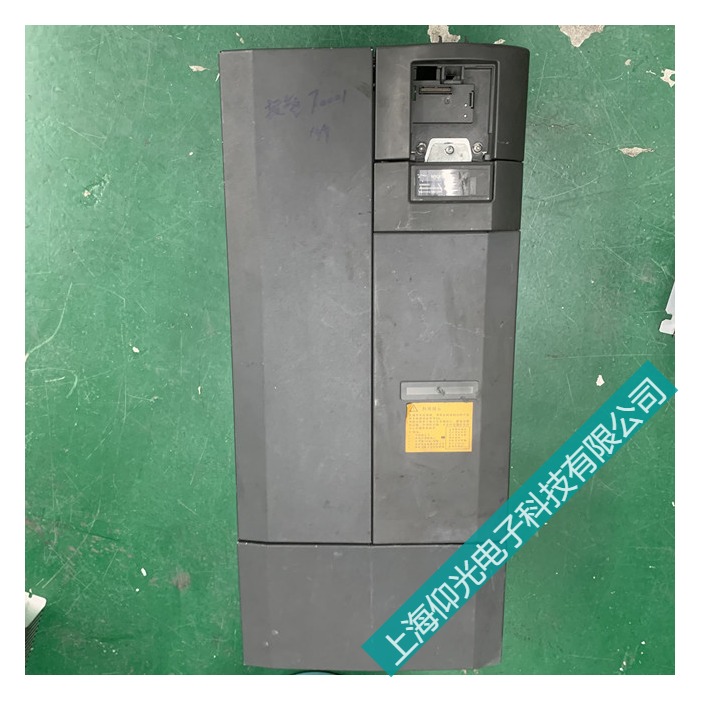

西门子变频器报f0005故障维修处理办法
F0005 变频器I2t过热 保 护 变频器过载工作/停止间隙周期时间不符合要求电动机功率（P0307）超过变频器的负载能力（P0206） 检查以下各项： 1.负载的工作/停止间隙周期时间不得超过指定的允许值2.电动机的功率（P0307）必须与变频器的功率（P0206）相匹配
西门子变频器维修故障代码详表
|
故障代码 |
故障现象/类型 |
故障原因 |
解决对策 |
|
F0001 |
过流 |
电动机的功率（P0307）与变频器的功率（P0206）不对应 电动机电缆太长 电动机的导线短路 有接地故障 |
检查以下各项： 1.电动机的功率（P0307）必须与变频器的功率（P0206）相对应 2.电缆的长度不得超过允许的最大值 3.电动机的电缆和电动机内部不得有短路或接地故障 4.输入变频器的电动机参数必须与实际使用的电动机参数相对应 5.输入变频器的定子电阻值（P0350）必须正确无误 6.电动机的冷却风道必须通畅，电动机不得过载 ?增加斜坡时间 ?减少“提升”的数值 |
|
F0002 |
过电压 |
禁止直流回路电压控制器（P1240=0） 直流回路的电压（r0026）超过了跳闸电平（P2172） 由于供电电源电压过高，或者电动机处于再生制动方式下引起过电压 斜坡下降过快，或者电动机由大惯量负载带动旋转而处于再生制动状态下 |
检查以下各项： 1.电源电压（P0210）必须在变频器铭牌规定的范围以内 2.直流回路电压控制器必须有效（P1240），而且正确地进行了参数化 3.斜坡下降时间（P1121）必须与负载的惯量相匹配 4.要求的制动功率必须在规定的限定值以内 注意：负载的惯量越大需要的斜坡时间越长 外形尺寸FX和GX的变频器应接入制动电阻 |
|
F0003 |
欠电压 |
供电电源故障 冲击负载超过了规定的限定值 |
检查以下各项： 1.电源电压（P0210）必须在变频器铭牌规定的范围以内 2.检查电源是否短时掉电或有瞬时的电压降低 3.使能动态缓冲（P1240=2） |
|
F0004 |
变频器过温 |
冷却风量不足 环境温度过高 |
检查以下各项：1.负载的情况必须与工作/停止周期相适应 2.变频器运行时冷却风机必须正常运转 3.调制脉冲的频率必须设定为缺省值 4.环境温度可能高于变频器的允许值 |
|
F0005 |
变频器I2t过热 保 护 |
变频器过载 工作/停止间隙周期时间不符合要求 电动机功率（P0307）超过变频器的负载能力（P0206） |
检查以下各项： 1.负载的工作/停止间隙周期时间不得超过指定的允许值 2.电动机的功率（P0307）必须与变频器的功率（P0206）相匹配 |
|
F0011 |
电动机过温 |
电动机过载 |
检查以下各项： 1.负载的工作/间隙周期必须正确 2.标称的电动机温度超限值（P0626－P0628）必须正确 3.电动机温度报警电平（P0604）必须匹配 如果P0601=0或1，请检查以下各项： 1.检查铭牌数据是否正确（如果不进行快速调试） 2.采用电动机参数自动检测（P1910=1）的方法，可以得到准确的等效电路数据 3.检查电动机的重量（P0344）是否合理，必要时加以修改 4.如果您使用的电动机不是西门子的标准电动机，请通过参数P0626,P0627,P0628修改过温 保 护 的数据 如果P0601=2，请检查以下各项： 1.检查参数r0035中显示的温度是否合理 2.检查温度传感器是否是KTY84（不支持其他的传感器） |
|
F0012 |
变频器温度信号丢失 |
变频器（散热器）的温度传感器断线 |
|
|
F0015 |
电动机温度信号丢失 |
电动机的温度传感器开路或短路 如果检测到信号已经丢失，温度监控开关便切换为监控电动机的温度模型 |
|
|
F0020 |
电源断相 |
如果三相输入电源电压中的一相丢失，便出现故障，但变频器的脉冲仍然允许输出，变频器仍然可以带负载 |
检查输入电源各相的线路 |
|
F0021 |
接地故障 |
如果相电流的总和超过变频器额定电流的5（%）时将引起这一故障 |
|
|
F0022 |
功率组件故障 |
在下列情况将引起硬件故障（P0947=22和P0949=1）：（1）直流回路过电流=IGBT短路 （2）制动斩波器短路 （3）有接地故障 （4）I/O板没有正确地插入外形尺寸A至C（1），（2），（3），（4） 外形尺寸D至E（1），（2），（4） 外形尺寸F（2），（4） 由于所有这些故障只是由功率组件的一个故障信号来表示，因此，不能确定实际上是哪一个组件出现了故障 外形尺寸FX和GX 当r0947=22和故障值r0949=12，或13，或14（根据UCE而定）时，检测UCE故障 |
检查I/O板 它必须完全插入 |
|
F0023 |
输出故障 |
输出的一相断线时出现这一故障 |
|
|
F0024 |
整流器过温 |
通风风量不足 冷却风机没有运行 环境温度过高 |
检查以下各项： 1.变频器运行时冷却风机必须处于运转状态 2.脉冲频率必须设定为缺省值 3.环境温度可能高于变频器允许的运行温度 |
|
F0030 |
冷却风机故障 |
风机不再工作 |
1.在装有操作面板选件（AOP或BOP）时，故障不能被屏蔽 2.需要安装新风机 |
|
F0035 |
在重试再起动后自动再起动故障 |
试图自动再起动的次数超过P1211确定的数值 |
|
|
F0040 |
自动校准故障 |
仅指MM440变频器 |
|
|
F0041 |
电动机参数自动检测故障 |
电动机参数自动检测故障 报警值=0：负载消失 报警值＝1：进行自动检测时已达到电流限制的电平 报警值=2：自动检测得出的定子电阻小于0.1（%）或大于100（%） 报警值=3：自动检测得出的转子电阻小于0.1（%）或大于100（%） 报警值=4：自动检测得出的定子电抗小于50（%）或大于500（%） 报警值=5：自动检测得出的电源电抗小于50（%）或大于500（%） 报警值＝6：自动检测得出的转子时间常数小于10ms或大于5s 报警值=7：自动检测得出的总漏抗小于5（%）或大于50（%） 报警值=8：自动检测得出的定子漏抗小于25（%）或大于250（%） 报警值=9：自动检测得出的转子漏感小于25（%）或大于250（%） 报警值＝20：自动检测得出的IGBT通态电压小于0.5V或大于10V 报警值=30：电流控制器达到了电压限制值 报警值=40：自动检测得出的数据组 自相矛盾，至少有一个自动检测数据错误 基于电抗Zb的百分值=Vmot，nom/sqrt(3）/Imot，nom |
0：检查电动机是否与变频器正确连接 1-40：检查电动机参数P304-311是否正确 检查电动机的接线应该是哪种型式（星形，三角形） |
|
F0042 |
速度控制优化功能故障 |
速度控制优化功能（P1960）故障 故障值=0：在规定时间内不能达到稳态速度=1：读数不合乎逻辑 |
|
|
F0051 |
参数EEPROM故障 |
存储不挥发的参数时出现读/写错误 |
1.工厂复位并重新参数化 2.与客户支持部门或维修部门联系 |
|
F0052 |
功率组件故障 |
读取功率组件的参数时出错，或数据非法 |
检查硬件，与客户支持部门或维修部门联系 |
西门子变频器维修故障代码详表
|
故障代码 |
故障现象/类型 |
故障原因 |
解决对策 |
|
F0053 |
I/OEPROM故障 |
读I/OEEPROM信息时出错，或数据非法 |
1.检查数据 2.更换I/O�？� |
|
F0054 |
I/O板错误 |
连接的I/O板不对 I/O板检测不出识别号，检测不到数据 |
1.检查数据 2.更换I/O模板 |
|
F0060 |
Asic超时 |
内部通讯故障 |
如果存在故障，请更换变频器或与维修部门联系 |
|
F0070 |
CB设定值故障 |
在通讯报文结束时，不能从CB（通讯板）接设定值 |
检查CB板和通讯对象 |
|
F0071 |
USS(BOP－链接）设定值故障 |
在通讯报文结束时，不能从USS得到设定值 |
检查USS主站 |
|
F0072 |
USS(COM链接）设定值故障 |
在通讯报文结束时，不能从USS得到设定值 |
检查USS主站 |
|
F0080 |
ADC输入信号丢失 |
断线 信号超出限定值 |
|
|
F0085 |
外部故障 |
由端子输入信号触发的外部故障 |
封锁触发故障的端子输入信号 |
|
F0090 |
编码器反馈信号丢失 |
从编码器来的信号丢失 |
1.检查编码器的安装固定情况，设定P0400=0并选择SLVC控制方式（P1300=20或22） 2.如果装有编码器，请检查编码器的选型是否正确（检查P0400的编码器的设置值） 3.检查编码器与变频器之间的接线 4.检查编码器应无故障(选择P1300=0，在一定的速度下运行，检查r0061中的编码器反馈信号) 5.增加编码器反馈信号消失的门限值（r0061） |
|
F0101 |
功率组件溢出 |
软件出错或处理器故障 |
运行自测试程序 |
|
F0221 |
PID反馈信号低于最小值 |
PID反馈信号低于P2268设置的最小值 |
改变P2268的设置值 或调整反馈增益系数 |
|
F0222 |
PID反馈信号高于最大值 |
PID反馈信号超过P2267设置的最大值 |
改变P2267的设置值 或调整反馈增益系数 |
|
F0450 |
BIST测试故障 |
故障值： 1.有些功率部件的测试有故障 2.有些控制板的测试有故障 4.有些功能测试有故障 8.有些I/O�？椴馐杂泄收�(仅指MM420变频器） 16.上电检测时内部RAM有故障 |
1.变频器可以运行，但有的功能不能正确工作 2.检查硬件，与客户支持部门或维修部门联系 |
|
F0452 |
检测出传动皮带有故障 |
电动机的负载状态表明传动皮带故障或传动机构有故障 |
检查下列各项： 1.驱动链有无断裂，卡死或堵塞现象 2.如果使用了外接速度传感器,检查外接速度传感器是否正确地工作 检查参数 P2192（与允许偏差相对应的延迟时间）的数值必须正确无误 3.如果采用转矩控制，以下参数的数值必须正确无误： P2182（频率门限值f1） P2183（频率门限值f2） P2184（频率门限值f3） P2185（转矩上限值1） P2186（转矩下限值1） P2187（转矩上限值2） P2188（转矩下限值2） P2189（转矩上限值3） P2190（转矩下限值3） P2192（与允许偏差对应的延迟时间） |
|
A0501 |
电流限幅 |
电动机的功率与变频器的功率不匹配 电动机的连接导线太长 接地故障 |
检查以下各项： 1.电动机的功率必须与变频器功率相对应 2.电缆的长度不得超过最大允许值 3.电动机电缆和电动机内部不得有短路或接地故障 4.输入变频器的电动机参数必须与实际使用的电动机一致 5.定子电阻值必须正确无误6.电动机的冷却风道是否堵塞，电动机是否过载 增加斜坡上升时间 减少“提升”的数值 |
|
A0502 |
过压限幅 |
达到了过压限幅值 斜坡下降时如果直流回路控制器无效 （P1240＝0）就可能出现这一报警信号 |
1.电源电压（P0210）必须在铭牌数据限定的数值以内 2.使能直流回路电压控制器（P1240=0），并正确地进行参数化 3.斜坡下降时间（P1121）必须与负载的惯性相匹配 4.要求的制动功率必须在规定的限度以内 |
|
A0503 |
欠压限幅 |
供电电源故障 供电电源电压（P0210）和与之相应的 直流回路电压（r0026）低于规定的限定值（P2172） |
1.电源电压（P0210）必须在铭牌数据限定的数值以内 2.对于瞬间的掉电或电压下降必须是不敏感的 3.使能动态缓冲（P1240=2） |
|
A0504 |
变频器过温 |
变频器散热器的温度（P0614）超过了报警电平，将使调制脉冲的开关频率降低和/或输出频率降低（取决于P0610的参数化） |
检查以下各项： 1.环境温度必须在规定的范围内 2.负载状态和“工作－停止”周期时间必须适当 3.变频器运行时冷却风机必须运行 4.脉冲频率（P1800）必须设定为缺省值 |
|
A0505 |
变频器I2t过温 |
如果进行了参数化（P0290），超过报警电平（P0294）时，输出频率和/或脉冲频率将降低 |
1.检查“工作－停止”周期的工作时间应在规定范围内 2.电动机的功率（P0307）必须与变频器的功率相匹配 |
|
A0506 |
变频器的“工作－停止”周期 |
散热器温度与IGBT的结温超过了报警的限定值 |
检查“工作－停止”周期和冲击负载应在规定范围内 |
西门子变频器维修故障代码详表
|
故障代码 |
故障现象/类型 |
故障原因 |
解决对策 |
|
A0511 |
电动机I2t过温 |
电动机过载 负载的“工作－停止”周期中，工作时间太长 |
无论是哪种过温，请检查以下各项： 1.负载的工作/ 停 机 周期必须正确 2.电动机的过温参数（P0626-P0628）必须正确 3.电动机的温度报警电平（P0604）必须匹配 如果P0601=0或1，请检查以下各项：铭牌数据是否正确（如果不执行快速调试） 等效回路的准确数据可以通过电动机参数自动检测（P1910=1）来得到电动机的重量(P0344）是否可靠 必要时应进行修改 如果使用的电动机不是西门子的标准电机，应通过参数P0626，P0627，P0628改变过温的标准值 如果P0601=2，请检查以下各项： r0035显示的温度值是否可靠传感器是否是KTY84（不支持其它的传感器） |
|
A0512 |
电动机温度信号丢失 |
至电动机温度传感器的信号线断线 如果已检查出信号线断线，温度监控开关应切换到采用电动机的温度模型进行监控 |
|
|
A520 |
整流器过温 |
整流器的散热器温度超出报警值 |
请检查以下各项： 1.环境温度必须在允许限值以内 2.负载状态和“工作－停止”周期时间必须适当 3.变频器运行时，冷却风机必须正常转动 |
|
A521 |
运行环境过温 |
运行环境温度超出报警值 |
请检查以下各项 1.环境温度必须在允许限值以内 2.变频器运行时，冷却风机必须正常转动 3.冷却风机的进风口不允许有任何阻塞 |
|
A523 |
输出故障 |
输出的一相断线 |
可以对报警信号加以屏蔽 |
|
A0535 |
制动电阻发热 |
|
1.增加工作/停止周期P1237 2.增加斜坡下降时间P1121 |
|
A0541 |
电动机数据自动检测已激活 |
已选择电动机数据的自动检测（P1910）功能，或检测正在进行 |
|
|
A0542 |
激活速度控制的优化功能 |
速度控制优化功能（P1960）已选定或已投入运行 |
|
|
A0590 |
编码器反馈信号丢失的报警 |
从编码器来的反馈信号丢失，变频器切换到无传感器矢量控制方式运行 |
停止变频器，然后， 1.检查编码器的安装情况 如果没有安装编码器，应设定0400=0，并选泽SLVC运行方式（P1300=20 或22） 2.如果装有编码器，请检查编码器的选型是否正确（检查参数P0400的设定） 3.检查变频器与编码器之间的接线 4.检查编码器有无故障（选择P1300=0，使变频器在某一固定速度下运行，检查R0061的编码器反馈信号） 5.增加编码器信号丢失的门限值（P0492） |
|
A0600 |
RTOS超出正常范围 |
|
|
|
A0700 |
CB报警1，详情请参看CB手册 |
CB（通讯板）特有故障 |
参看“CB用户手册” |
|
A0701 |
CB报警2，详情请参看CB手册 |
CB（通讯板）特有故障 |
参看“CB用户手册” |
|
A0702 |
CB报警3，详情请参看CB 手册 |
CB（通讯板）特有故障 |
参看“CB用户手册” |
|
A0703 |
CB报警4，详情请参看CB 手册 |
CB（通讯板）特有故障 |
参看“CB用户手册” |
|
A0704 |
CB报警5，详情请参看CB 手册 |
CB（通讯板）特有故障 |
参看“CB用户手册” |
|
A0705 |
CB报警6，详情请参看CB 手册 |
CB（通讯板）特有故障 |
参看“CB用户手册” |
|
A0706 |
CB报警7，详情请参看CB 手册 |
CB（通讯板）特有故障 |
参看“CB用户手册” |
|
A0707 |
CB报警8，详情请参看CB 手册 |
CB（通讯板）特有故障 |
参看“CB用户手册” |
|
A0708 |
CB报警9，详情请参看CB 手册 |
CB（通讯板）特有故障 |
参看“CB用户手册” |
