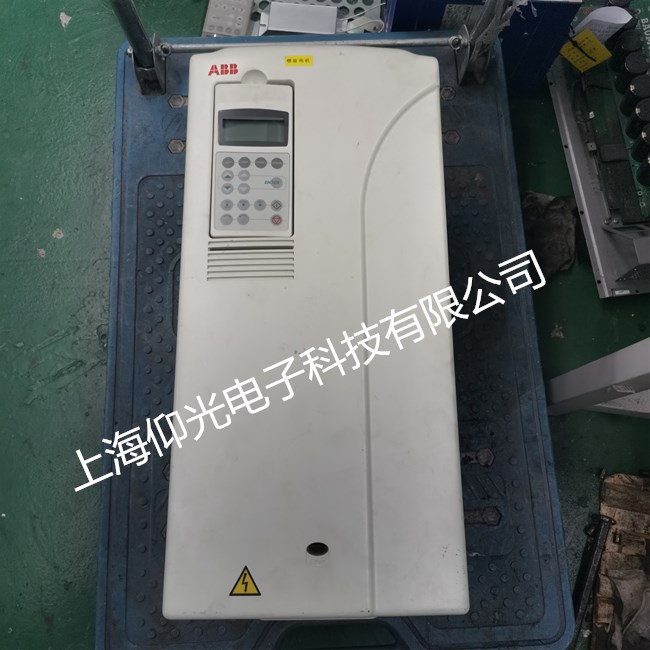

维修服务项目abb变频器故障分析与维修
发布者：zyp 来源：上海仰光电子科技有限公司 发布时间：2023-5-8
ABB变频器维修范围：变频器维修
机械类传动 ACS50系列、ACS150系列、ACS350系列、ACSM1系列变频器，标准传动 ACS550系列、ACH550系列、ACS310系列变频器，工业传动 ACS800系列变频器、ACS850系列变频器
abb变频器故障分析与维修：
ABB变频器进入中国的市场也并不太长，也经历了一段被广大客户从陌生－认知－接受的过程，但其发展却是非常迅猛的，不断升级更新，对于老式的一些变频器，做以下一些分析：
ACS300的变频器维修，我们经�；崤龅降墓收暇褪强氐缭吹乃鸹担珹CS300变频器开关电源采用了近似UC3844功能的一块叫LT1244的波形发生器集成块，受工作电压的突变，以及开关电源所带负载的损坏，而导致此集成块的损坏时有发生，由于使用了较长年数，电解电容也到了它的使用年限，那用于滤波的电容也就成了开关电源损坏的直接原因。我们在维修中会碰到ACS300变频器的整流桥经常损坏，也许从经济角度考虑，选用了国际整流器公司的一款最紧凑的三相全桥整流器，体积和带载电流都较小，散热也较差，所以在使用一段时间后就会出现损坏。ACS300主控板发生故障的几率也是相当高的，控制盘与主板之间的通讯故障，主板CPU故障都时有发生，通常此类故障较难排除。ACS300选用了三菱的IPM�？�，相对来说故障几率较低，模块损坏，只能更换，但更换前必须保证驱动电路完全正常。
ACS500变频器较常见的故障有驱动厚膜的损坏，此驱动厚膜已不仅仅包含驱动电路了线路板维修，还包括短路检测，IGBT模块检测，过流检测等，由于良好的�；すδ埽珹CS500的大功率�？楹苌偎鸹怠Ｔ谖拗腥绻龅角衲に鸹�，在没有配件的情况下，我们只能对厚膜进行维修，由于厚膜元器件都焊接于陶瓷片上，散热相当快，特别注意不要因为长时间把烙铁加热于元器件上，而导致器件的损坏。由于受到使用时间的限定，ACS500的散热风扇也会出现故障，常见现象是上电后只听到“嗡嗡”声音，但风扇不转，由于是轴流风扇，风扇线圈和轴承往往都是正常的，检查后发现是偏转电容发生故障了，更换后就恢复了正常。
ACS600变频器，应该说性能，质量还是相当可靠，但由于受到周围环境的影响，参数设置的不当，以及不正当的操作，都有可能对变频器造成损坏，当然自然损坏也是每个品牌的变频器不可避免的因素。与以往的ABB变频器不同，ACS600变频器采用了光纤通讯，大大提高了CPU板和I/O板之间的通讯时间，但也有可能引起了“LINK OR HWC”“ PPCC LINK”这样的故障出现，这种故障的出现与光纤的损坏不是绝对的。“ PPCC LINK”故障是ACS600变频器较常见的故障，CPU板，I/O板的损坏都有可能导致此故障的出现。电源维修开关电源损坏，在ACS600变频器中也会碰到，故障主要出现在开关管上，由于开关管的短路，常常也会导致用于限流的一个功率电阻烧坏�！癝HORT CIRCUIT”输出短路故障是我们碰到的最多的一类故障了，ACS600采用了智能化的�？�，负载的故障，以及使用中的一些问题都能导致模块的损坏，而模块的损坏也经常连带驱动板的损坏，由于备件价格比较昂贵，所以维修变频器的费用也相对较高，所以对于维修人员板级的维修提出了更高的要求。
广州黄埔abb acs401变频器维修
【故障现象】上电显示8888，并伴有继电器“卡 ”“卡”不停的吸合声，散热风扇也无工作。
【故障分析】测量过模块BSM100GD120DN2 没有问题。怀疑此故障一定是开关电源部分引起的问题。此类变频器正常情况下：上电后风扇应该工作，而现 在风
扇不运转，怀疑某路的电源没有 过去，和某处引起短路造成开关电源无法起震。拆下驱动板子发现风扇端子处，有烧黑的的痕迹。并且上电的时候，发现这里有火花冒
出。用表测量两端子是导通的。经过处理后。风扇24V供电正常。 由于24V通过烧黑的电路板子短路，拉低了开关电源部分的电压。使得继电器供电脚电压过低，造成来
回的不
