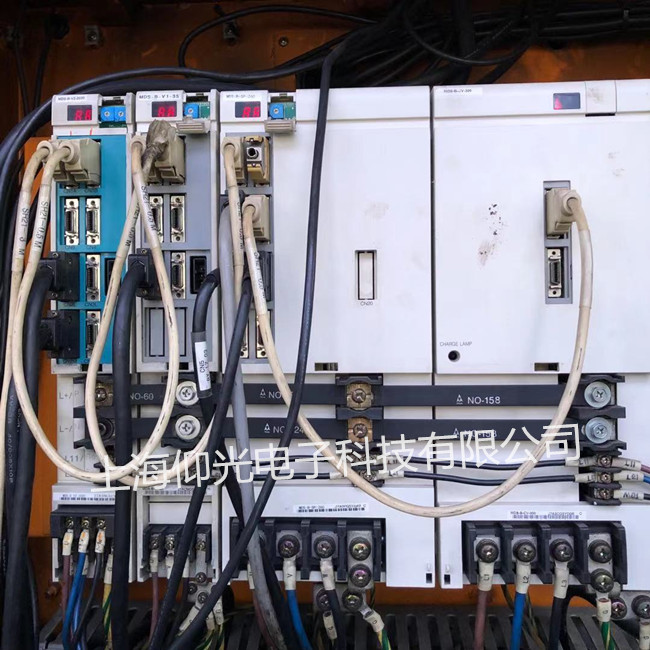

维修服务项目三菱数控系统主轴驱动器维修 MDSBSPJ2-110报AL.50、AL.51过载修理
发布者：变频器维修部 来源：上海仰光电子工程部 发布时间：2021-2-19
上海仰光专业芯片级三菱伺服器维修、三菱驱动器维修、三菱伺服放大器维修，可修复三菱伺服驱动器器常见故障：无显示、缺相、过流、过压、欠压、过热、过载、接地、参数错误、有显示无输出、�？樗鸹�、报错等；
三菱交流伺服系统主要由三个系列：MR-ES、MR-J2S、MR-J3。
二、通常故障情况可由伺服驱动器上显示代码来初步判断，以下是几种常见的故障及其排查方法：
1、AL.E6 -表示伺服紧急停止。引起此故障的原因一般有两个，一个是控制回路24V电源没有接入，另一个是CN1口EMG和SG之间没有接通。
2、AL.37-参数异常。内部参数乱，操作人员误设参数或者驱动器受外部干扰导致。一般参数恢复成出厂值即可解决。
3、AL.16-编码器故障。内部参数乱或编码器线故障或电机编码器故障。参数恢复出厂值或者更换线缆或者更换电机编码器，若故障依旧，则驱动器底板损坏。
4、AL.20-编码器故障。电机编码器故障或线缆断线、接头松动等导致。更换编码器线或伺服电机编码器。MR-J3系列发生此故障时，还有一种可能是驱动器CPU接地线烧断导致。
5、AL.30-再生制动异常。若刚通电就出现报警，则驱动器内部制动回路元件损坏。若在运行过程中出现，可检查制动回路接线，必要时外配制动电阻。
6、AL.50、AL.51-过载。 检查输出U、V、W三相相序接线是否正确，伺服电机三相线圈烧坏或接地故障。监控伺服电机负载率是否长时间超过100%，伺服响应参数设置过高，产生共振等原因。
7、AL.E9-主回路断开。检查主回路电源是否接入，若正常则主模块检测回路故障，须更换驱动器或配件。
8、AL.52-误差过大。 电机编码器故障或驱动器输出�？榛芈吩鸹�，通常油污较多的使用场合此故障较多。
三、另外简单判断伺服电机故障方法：去掉电机所有接线后，转动电机轴承，如能感觉到明显的阻力，转动时不顺畅，则机身线圈烧坏，另外装配联轴器不当时很容易把编码器敲坏，可摇动电机编码器部分，若能听到编码器碎片的声音，则编码器被敲坏。
三菱伺服驱动器维修部分型号：
MR， MR-J2S-20A， MR-J2S-40A，MR-J2S-60A
MR-J2S-70A，MR-J2S-100A， MR-J2S-200A， MR-J2S-350A
MR-J2S-500A， MR-J2S-700A， MR-J2S-11KA，MR-J2S-10CP
MR-J2S-20CP， MR-J2S-40CP， MR-J2S-60CP， MR-J2S-70CP
MR-J2S-100CP， MR-J2S-200CP， MR-J2S-350CP， MR-J2S-500CP
MR-J2S-700CP， MR-J2S-10B， MR-J2S-20B， MR-J2S-40B
MR-J2S-60B， MR-J2S-70B，MR-J2S-100B， MR-J2S-200B
MR-J2S-350B，MR-J2S-500B，MR-J2S-700B， MR-BKCN
MR-J2LL， MR-PWCNS2，MR-PWCNK2，MR-JHSCBL2M-H
MR-J3系列
MR-J3-10A/B,MR-J3-20A/B,MR-J3-40A/B,MR-J3-60A/B,MR-J3-200A/B,MR-J3-350A/B,MR-J3-500A/B,MR-J3-700A/B,MR-J3-40A/B,MR-J3-60A/B,MR-J3-70A/B,MR-J3-100A/B,MR-J3-700A/B,
MR-E系列
MR-E10A,MR-E40A,MR-E10AG,MR-E40AG,MR-E20AG,MR-E70AG,MR-E200AG,MR-E100AG,MR-E100A,MR-E200A
