维修服务项目贝加莱伺服电机编码器故障维修技巧
发布者：WJJ 来源：上海仰光电子科技有限公司 发布时间：2026-5-28

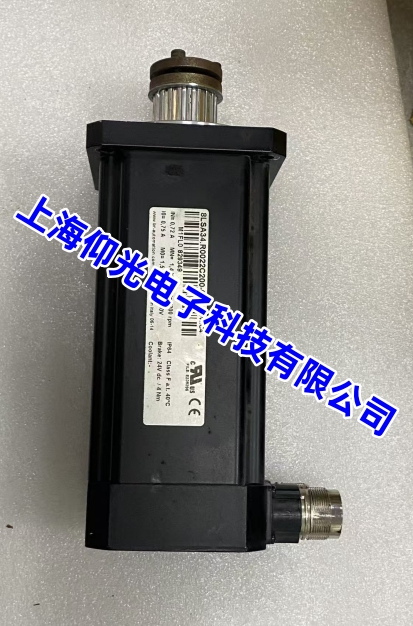

贝加莱 8LSA34.R0022C200-0 编码器故障维修
该电机标配内置绝对值编码器，驱动器常见报警：41080、41081、41082、41085、41090，表现为上电报错、运行抖动、位置跑偏、零点丢失、启动不报但运行异常。按「线路排查→外观检测→参数校准→本体维修 / 更换」分步处理。
一、先区分故障现象（快速定位）
- 上电立刻报编码器故障：线路断路 / 短路、插头进水氧化、编码器供电异常
- 运行中随机报错、位置漂移：针脚虚接、屏蔽不良、编码器芯片不稳定
- 原点丢失、回零失败、定位不准：零点偏移、编码器零点数据损坏
- 电机抖动、电流波动大、伴随过流 / 过载：编码器信号异常，闭环失控
二、第一步：断电检查线路与接头（最高发故障）
整机断电，等待驱动器电容完全放电，优先检查外置链路。
-
编码器线缆 & 航空插头
- 拔下电机侧、驱动器侧编码器插头，检查针脚弯曲、氧化、进水、油污、断针；氧化 / 轻微锈蚀用无水酒精清洁，针脚变形校正。
- 查看线缆外皮是否破损、弯折挤压，长线缆重点查弯折处；内部断线直接更换专用编码器屏蔽线。
- 该机型为专用屏蔽线缆，禁止用普通电线代用。
-
供电与通断测试用万用表测量编码器供电（标准 DC 5V）：
- 无 5V 电压：驱动器编码器电源回路损坏，检修驱动器主板供电电路。
- 电压偏低 / 波动：线路压降大、接头虚接，重新压接端子或缩短线缆。
- 测量 A/B 相、Z 相、电池回路通断，出现断路 / 相间短路，判定线缆报废。
-
屏蔽与接地编码器屏蔽层单端接地（建议驱动器侧接地），强弱电线路分开布线，不要和动力线捆扎；接地不良会引发信号干扰、随机报警。
三、第二步：电机端编码器外观与机械检查
编码器集成在电机后端，无需完全拆解电机，先做外部检查：
-
后端盖密封查看编码器端盖密封圈是否老化、渗水、进粉尘；进水进灰会直接腐蚀电路板与光学元件。处理：拆开端盖，无水酒精清洁电路板、光学码盘，彻底烘干，更换新密封圈做防水。
-
机械同轴与松动用手轻晃编码器外壳，若有松动、旷量：固定螺丝松脱，重新紧固；电机轴承严重磨损、转子扫膛，会带动编码器轴偏心，造成信号畸变，同步检修电机轴承。
-
码盘与感光元件开盖后观察玻璃码盘：无裂纹、无划痕、无油污；码盘碎裂 / 划伤→直接更换编码器组件。
四、第三步：软件诊断 + 零点校准（软故障 / 零点丢失）
使用 Automation Studio 连接 ACOPOS 驱动器操作，多数零点、参数类故障可修复。
-
在线监控信号进入驱动器诊断界面，查看编码器位置、A/B 相相位、转速反馈：
- 静止时位置数值不停跳变：信号干扰、元件老化、码盘脏污。
- 转动电机，反馈数值无变化：编码器硬件损坏或线路断路。
-
绝对值编码器零点重校准（核心步骤）适用场景：原点丢失、回零报错、定位偏移。操作流程：
- 手动将电机轴转到机械原点位置并固定；
- 在软件中执行「编码器零点复位 / 基准校正」；
- 保存参数，断电重启，重新执行回零测试。
注意：校准前务必确认机械位置正确，否则会导致整机定位偏差。 -
参数复位编码器相关参数被误改，先恢复驱动器出厂参数，再重新配置电机型号（8LSA34.R0022C200-0）、编码器类型。
五、第四步：编码器本体故障判定与维修 / 更换
线路、校准全部做完仍报错，判定为编码器硬件损坏，分两类处理：
1. 可维修情况
- 电路板元件虚焊、贴片电阻 / 电容损坏、晶振故障：补焊、更换对应元器件；
- 仅电池亏电（绝对值编码器备用电池）：更换同规格电池，重新保存零点数据。
2. 直接更换（无法维修）
出现以下情况，维修价值低，直接更换同型号原装编码器组件：
- 光学码盘开裂、磨损、透光异常；
- 感光接收芯片、主芯片烧毁；
- 内部线圈断线、电路板大面积腐蚀；
- 反复校准零点仍持续丢失、信号完全无输出。
更换注意：
- 新旧编码器安装对位精准，紧固力矩均匀，避免轴体偏心；
- 安装后必须重做零点校准与全行程回零测试；
- 更换后空载运行 10~20 分钟，观察无报警、位置稳定再带载。
六、典型故障速查对照表
表格
| 故障现象 | 大概率原因 | 处理方案 |
|---|---|---|
| 上电即报编码器故障 | 线缆断路 / 短路、5V 供电缺失、插头进水 | 查线路、测供电、清洁插头 |
| 回零失败、原点跑偏 | 零点数据丢失、安装偏移 | 重新机械对位 + 零点校准 |
| 运行随机跳报警、位置乱跳 | 屏蔽不良、虚接、码盘积灰 | 整改接地、紧固接头、清洁码盘 |
| 电机抖动、闭环失控 | A/B 相信号异常、编码器芯片损坏 | 监控波形，更换编码器 |
七、日常防护（减少复发）
- 现场做好防水、防尘，电机后端避免淋水、油污；
- 定期插拔清洁编码器插头，车间粉尘大的环境建议加装防护套；
- 编码器线缆避免长期弯折、碾压，走线远离动力电缆与变频器；
-
长期停机设备，定期上电，防止备用电池亏电、电路板受潮。
上海仰光电子贝加莱伺服电机8LSA34.R0022C200-0故障：磁铁爆钢、磁铁脱落、卡死转不动、编码器磨损、码盘/玻璃盘磨损破裂、电机发热发烫、电机进水、电机运转异常、高速运转响声、噪音大，刹车失灵、刹车片磨损、低速正常高速偏差、高速正常低速偏差、启动报警、启动跳闸、过载、过压、过流、不能启动、启动无力、运行抖动、失磁、跑位、走偏差、输出不平衡、编码器报警、编码器损坏、位置不准等等、码盘/玻璃盘磨损破裂、电机发热发烫、电机进水、电机运转异常、高速运转响声、噪音大，刹车失灵、刹车片磨损、低速正常高速偏差、高速正常低速偏差、启动报警、启动跳闸、过载、过压、过流、不能启动、启动无力、运行抖动、失磁、跑位、走偏差、输出不平衡、编码器报警、编码器损坏、位置不准等等
