维修服务项目西门子伺服电机过压故障维修方案
发布者：WJJ 来源：上海仰光电子科技有限公司 发布时间：2026-5-26

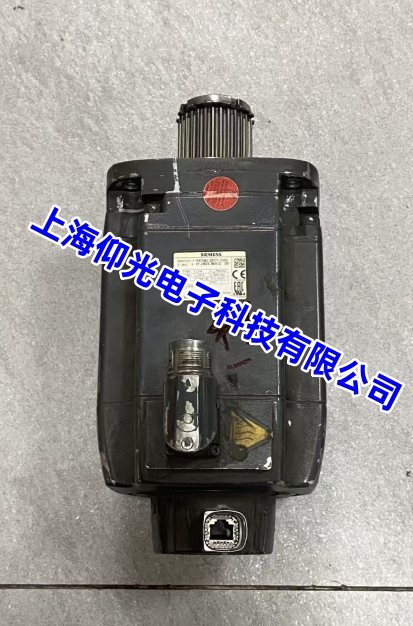

一、报警代码（1FK7063-2AF71-1QG0 配 S120）
- F30002：直流母线过电压（核心报警）
- F0002：通用过压（老款）
- r0949：故障时母线电压值（单位 0.1V，如 8200=820V）
二、故障原因（按概率排序）
1. 能量回馈（≈60%，最常见）
- 减速时间过短：大惯性负载快速制动，电机发电回馈母线西门子工业支持中心
- 位能 / 反拖负载：下放、收放卷、被机械拖动，电机持续发电西门子工业支持中心
- 制动回路失效：制动电阻开路 / 阻值漂移、制动单元损坏、参数未启用
2. 电源侧问题（≈20%）
- 输入电压过高：三相 > 420V、电网尖峰、补偿柜误投
- 缺相 / 接触不良：整流后母线电压不稳、峰值异常
3. 驱动器硬件老化（≈15%）
- 滤波电容鼓包 / 容量衰减（3–5 年高发），耐压下降、纹波大
- 整流桥 / IGBT 异常、电压检测电路漂移（误报过压）
4. 电机 / 电缆（≈5%）
- 电机绝缘劣化：绕组对地 / 相间漏电，动态电压尖峰
- 动力线过长 / 滤波不当：分布电容引发电压反射西门子工业支持中心
三、维修步骤（断电优先，安全第一）
1. 确认真 / 假过压（关键）
- 用万用表测直流母线 DC+/DC-：正常 400V 输入约 540V；>750V 为真过压
- 对比参数r0026（母线电压显示），偏差大则检测电路故障
2. 电源与接线检查
- 测三相输入：380V±10%（342–418V），平衡度 < 2%
- 检查空开、接触器、端子：无松动、烧蚀、氧化
- 动力线与编码器线分开布线（间距 > 20cm），屏蔽单端接地
3. 制动回路专项排查（核心）
- 断电测制动电阻：阻值与标称值偏差 > 10% 或无穷大→更换
- 检查制动单元：指示灯状态、输入 / 输出电压；损坏则更换
-
参数核对（S120）：
- P1240=1（激活直流母线电压控制器，自动延长减速）
- P219（制动电阻功率）、P220（阻值）与实际一致
4. 参数优化（软件：Starter/Scout）
- 延长减速时间：P1121 从 0.5–1s 改为 2–5s（大惯性）
- 激活过压抑制：P1240=1、P1280=1（动态调整）
- 电机参数匹配：P0304（额定电压）、P0305（额定电流）与铭牌一致
5. 驱动器硬件维修（专业操作）
- 滤波电容：外观鼓包 / 漏液→全部更换；容量衰减 > 20%→更换
- 整流桥 / IGBT：二极管档测正向 0.5–0.7V、反向无穷大；异常更换
- 电压检测板：校准或更换，确保 r0026 与实测一致
6. 电机与绝缘检查
- 摇表测电机绝缘：相间 / 对地≥1MΩ（冷态），<0.5MΩ 需烘干 / 维修
- 手动盘车：无卡滞、异响，轴承正常
四、典型参数设置（S120）
表格
| 参数 | 建议值 | 说明 |
|---|---|---|
| P1121 | 2–5s | 斜坡下降时间（大惯性） |
| P1240 | 1 | 激活直流母线电压控制器 |
| P219 | 按电阻铭牌 | 制动电阻功率（kW） |
| P220 | 按电阻铭牌 | 制动电阻阻值（Ω） |
五、维修后测试
- 空载运行：低速→高速，监控 r0026≤700V，无报警
- 带载测试：满载 30 分钟，母线峰值≤750V，温度正常
- 快速减速：频繁启停，无 F30002 复现
六、预防措施
- 大惯性 / 位能负载必配制动单元 + 电阻（功率≥电机 1/3）西门子工业支持中心
- 每季度检查制动电阻、电容、接线端子
- 避免电网尖峰：加装进线滤波器、稳压装置
