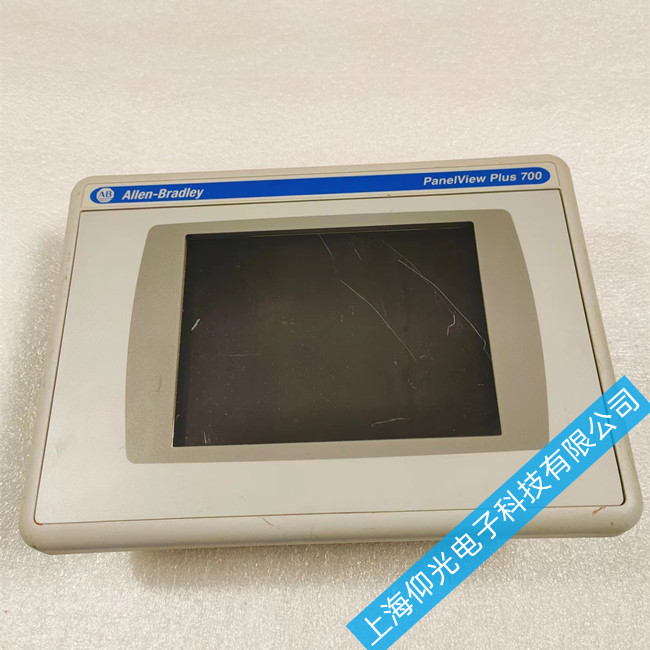

AB触摸屏常见通讯故障原因及解决办法
1. 通讯故障
触摸屏能显示，但无法与PLC、上位机或其他网络设备正常通信，屏幕上可能显示“PanelView is offline”、“Comm Status”或通信超时的错误代码。
可能的原因与解决方法：
检查物理连接：检查网线、串口线、DH+等线缆是否破损、松动或氧化，必要时更换线缆。
核对通讯参数：检查并确保触摸屏和PLC的通讯参数（如IP地址、子网掩码、波特率、数据位等）设置完全一致。
检查项目文件配置：检查项目文件（.mer）中的“通讯设置”或“Shortcut”是否正确指向了PLC。这是标签查找错误（代码662）或无法访问（代码683）等问题的根源。
排查干扰：确保通讯线缆使用了屏蔽线，并且屏蔽层单端可靠接地。动力线和通讯线应分开走线，避免并行过长。
检查硬件接口：如果以上都正常，则可能是触摸屏的通信端口电路或PLC的对应端口硬件损坏。
2. 系统启动与软件故障
这类问题情况多样，从启动卡死、频繁重启、报“Application corrupted”错误，到运行缓慢、死机等。
可能的原因与解决方法：
重置与重启：尝试长按电源键强制重启。对于卡在Logo画面的问题，可以临时移除CF/SD卡或USB设备，以判断是否由外置存储介质引起。
检查存储卡：启动依赖CF/SD卡的机型，检查卡槽是否氧化，并尝试更换一张已知良好的卡，排除存储卡本身损坏的可能。
恢复出厂设置或固件更新：在配置菜单中尝试恢复出厂设置。如果问题依旧，可能需要从Rockwell Automation官网下载对应型号的最新固件，重新刷写系统。
重新下载项目文件：若屏幕报“Application file corrupted”等应用文件错误，应将一个已知完好的.mer文件重新下载到终端。
3. 按键故障
这仅适用于带物理按键的PanelView机型。操作时，部分或全部按键无反应，或系统报告“Stuck Button detected”错误。
可能的原因与解决方法：
按键清洁与保养：首先检查按键表面是否有异物卡住。然后使用无水酒精清洁按键触点和电路板表面，去除氧化层和污垢。
检查设置：如果只是偶尔报按键卡住错误，可以进入配置菜单，增大“Stuck Button Timeout Setting”（按键卡住超时设置）的时间。
更换按键板：如果清洁后仍无效，通常是按键电路板上的微动开关或导电橡胶已物理损坏，需要更换整个按键模块。
