维修服务项目贝加莱伺服电机过流是什么问题导致的
发布者：WJJ 来源：上海仰光电子科技有限公司 发布时间：2026-4-8

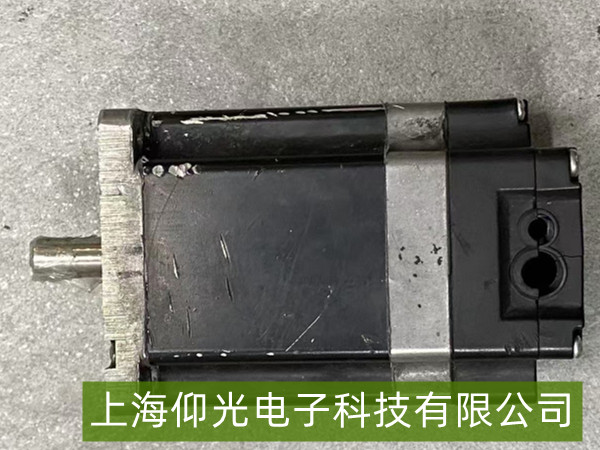

贝加莱伺服电机 8LSA44.EB030D000-0 过流故障维修方案
贝加莱 8LSA44.EB030D000-0 报过流（Over Current），常见报警码：41000、41001、41002、41200、9050等，核心就三类原因：电机绕组短路、线缆 / 插头击穿、驱动器功率管损坏，按下面顺序排查最快。
一、先做最关键一步：脱机判断
- 断电，拆掉电机动力线 UVW，只保留编码器线
-
驱动器上电试运行
- 仍报过流 → 驱动器本身故障（IGBT / 驱动板坏）
- 不报过流 → 故障在电机或电缆
这一步能直接把范围缩小一半。
二、电机本体检测（8LSA44 最常见故障点）
1. 三相绕组阻值测量
用万用表欧姆档测电机 UVW 两两之间：
- 正常：三相阻值基本一致，偏差＜2%
-
异常：
- 某两相阻值明显偏小 → 绕组匝间短路
- 某相通地导通 → 绕组对地击穿
- 结果异常 → 电机必须重绕线圈 / 更换定子
2. 绝缘测试（必须做）
500V 兆欧表测 UVW 任意一相对地：
- 正常：＞20MΩ
- 偏低（＜5MΩ）：受潮、油污、绝缘老化
- 接近 0Ω：绕组对地短路，直接过流
处理：烘干、清洗、重绕绝缘或更换电机。
3. 轴承卡死 / 扫膛导致过流
- 手动转动轴：有卡顿、阻力大、摩擦声
-
电机转子蹭定子 → 电流瞬间拉满报过流
处理：更换前后轴承，校正同心度，清理铁屑。
三、动力电缆与插头故障（极易被忽略）
贝加莱电机插头进油、进水、破皮非常容易过流。
检查：
-
电机动力插头、驱动器端插头
- 针脚发黑、烧蚀、进水、进油
- 内部短路 / 虚接 → 瞬间大电流
-
电缆外皮破损、挤压、拖拽损伤
- 内部线芯短路 → 一运行就过流
- 屏蔽层破损、与地线搭接
处理：
- 更换电机动力电缆
- 更换电机侧动力插头
- 重新做可靠压线、防水处理
四、编码器问题引发 “假性过流”
编码器异�；岬贾�力矩震荡、电流剧烈波动，驱动器误判过流：
- 编码器插头松动、脏污、进油
- 编码器码盘损坏、零位偏移
- 编码器线缆干扰、断裂
现象：
- 电流波动大、电机抖动
- 低速更明显，偶尔伴随跟随误差报警
处理：
- 重新插拔锁紧编码器插头
- 更换编码器线缆
- 必要时更换编码器组件并重新标定
五、驱动器侧故障（上电就报过流）
如果脱开电机 UVW 仍然过流：
- 驱动器 IGBT �？榛鞔�、短路
- 驱动板芯片损坏、电流采样电路故障
- 母线电压异常、电解电容鼓包
处理：
- 测量�？檠菇担卸鲜欠窕鞔�
- 维修 / 更换驱动器功率单元
- 不要强行多次上电，避免扩大损坏
六、参数与负载问题
-
电机型号配置错误
在 Automation Studio 里确认：
- 电机型号：8LSA44.EB030D000-0
- 额定电流、极对数、编码器配置正确
- 增益过高，系统震荡 → 电流飙升
- 机械负载卡死、抱闸未打开
- 加减速时间过短，冲击电流过大
处理：
- 恢复默认参数，重新识别电机
- 降低环增益，延长加减速
- 检查抱闸继电器、机械卡滞
快速排查流程（现场直接照做）
-
断电 → 拆 UVW 线 → 上电试驱动器
- 仍过流 → 修驱动器
- 不报 → 查电机 / 电缆
-
测电机三相阻值、对地绝缘
- 异常 → 电机重绕或更换
- 检查电机插头、动力线是否短路 / 破损
- 手动盘轴，判断轴承 / 扫膛
- 检查编码器接线与编码器状态
- 核对参数、机械负载、抱闸
