维修服务项目施耐德MDRIVE34电机供电电压不足故障维修要点
发布者：ZMT 来源：上海仰光电子科技有限公司 发布时间：2026-2-6

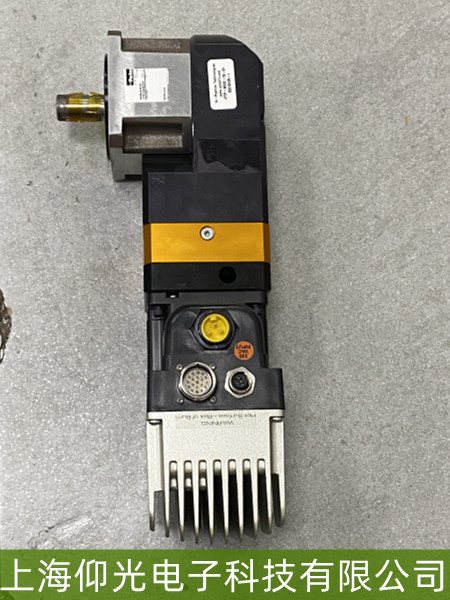

施耐德MDRIVE34电机供电电压不足故障维修要点
施耐德MDRIVE34电机在供电电压不足时，会出现启动困难、转速不稳定、输出扭矩下降等问题，长期运行还可能损坏电机内部元件。以下是针对该故障的维修要点：
一、故障原因分析
电源输入问题
电网电压波动（如工厂用电高峰期电压下降）；
供电线路过长或线径过细，导致压降过大；
电源接触不良（如接线端子松动、氧化腐蚀）。
电机配置不当
变频器参数设置与实际供电电压不匹配（如额定电压设定错误）；
电机额定电压与现场供电电压不一致（如380V电机接入220V电源）。
外部设备干扰
同一电路中其他大功率设备启动时造成电压瞬时跌落；
未安装稳压设备，电网稳定性差。
二、维修步骤
检测供电电压
使用万用表测量电机输入端的实际电压（需在电机运行和空载状态下分别检测），确认是否低于电机额定电压（MDRIVE34常见额定电压为380V/220V，具体参考铭牌）。
检查电源进线端到电机接线端的线路，重点排查接线端子是否松动、导线是否破损或接触不良。
排查线路压降
若供电线路过长（超过50米）或线径过细（如1平方毫米铜线带载超过5A），需重新计算线路阻抗，必要时更换更粗的导线（建议按电机额定电流的1.5倍选择线径）。
调整变频器参数
进入变频器设置界面，检查“输入电压范围”“电机额定电压”等参数是否与实际供电电压一致（例如，若现场电压为380V±10%，需确保变频器允许该范围）。
若电压波动频繁，可启用变频器的“自动电压调节（AVR）”功能，稳定输出电压。
外部稳压措施
对于电网不稳定的场景，建议加装稳压器或UPS（不间断电源），确保电机输入电压在额定范围内（通常允许±5%波动）。
检查负载匹配
若电机带载启动时电压骤降，需评估负载是否超出电机能力，必要时减轻负载或更换更高功率电机。
