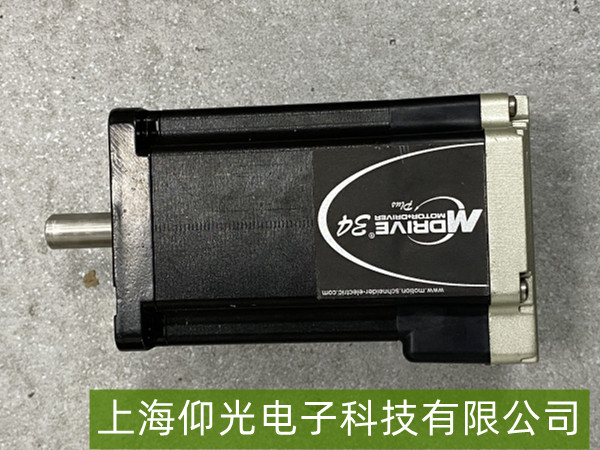

施耐德 MDrive 34 Plus 电机通电无响应故障维修
施耐德 MDrive 34 Plus 电机通电后无任何动作（如不旋转、无运行声音），且可能伴随指示灯异常（如不亮、常亮红灯或无规律闪烁）。该故障通常由电源供应、驱动器设置、电机本体或通信问题导致，需系统性排查。
二、常见故障原因分析
电源问题
供电电压不符合要求（MDrive 34 Plus 通常需 12-24V DC 或 100-240V AC 输入，具体以型号标签为准），电压过低、过高或波动过大；
电源线接触不良（如插头松动、端子排未压紧）、电源适配器损坏；
驱动器内部电源�？楣收希ㄈ绫Ｏ账咳鄱�、整流电路损坏）。
驱动器配置或参数错误
电机与驱动器型号不匹配（如电机额定电流/电压超出驱动器支持范围）；
驱动器参数未正确设置（如未启用使能信号、脉冲/方向输入模式错误）；
电机接线错误（如相序接反、动力线未接入对应端子）。
电机本体故障
电机绕组短路/断路（常见于长时间过载或受潮后）；
电机编码器（若为闭环型号）损坏或信号异常；
电机轴承卡死（机械阻力过大导致无法启动）。
通信或控制信号问题
上位机（PLC/控制器）未发送有效控制信号（如使能信号未激活、脉冲频率为 0）；
通信线缆损坏（如 RS-485/232 线路断路、屏蔽层接地不良）；
驱动器与控制器通信协议不匹配（如波特率、地址设置错误）。
�；すδ艽シ�
驱动器因过流、过压、过热等�；せ浦鞫；ㄈ绲缁伦シ⒐鞅；�，指示灯可能显示故障代码）。
三、逐步排查与维修步骤
用万用表测量供电电压（输入端），确认电压值在驱动器标定范围内（如 24V DC 驱动器需 24±10% V）；
检查电源线连接：重新插拔电源插头，紧固端子排螺丝（确保动力线与驱动器“L+/L-”或“V+/V-”端子接触良好）；
若使用适配器，更换同规格适配器测试（排除适配器故障）。
指示灯状态分析
观察驱动器面板指示灯（通常有电源灯、运行灯、故障灯）：
电源灯不亮→电源未接入或驱动器电源�？樗鸹担�
电源灯亮但运行灯不亮→控制信号或电机接线问题；
故障灯常亮/闪烁→查阅说明书中的“故障代码表”，确认具体保护类型（如 E01 可能为过流，E02 为过热）。
电机与驱动器接线检查
核对电机动力线（U/V/W 或 A/B/C）与驱动器输出端子是否对应连接，相序是否正确（相序错误可能导致电机不转或反向）；
检查电机编码器线（若有）是否接入驱动器编码器端口（通常为 5V 供电+信号线），避免短路或虚接；
确保电机负载未卡死（手动尝试转动电机轴，若阻力极大则可能是机械故障）。
参数与使能信号检查
通过驱动器操作面板或上位机软件，检查关键参数：
使能信号（Enable）是否激活（部分型号需外部输入高电平/低电平使能）；
控制模式（如脉冲/方向、模拟量速度）是否与控制器匹配；
电机额定电流/电压参数是否与实际电机一致（需在驱动器中正确设置）。
