维修服务项目哈默纳科谐波电机FHA-32C-100-HC 变速箱故障维修技巧
发布者：WJJ 来源：上海仰光电子科技有限公司 发布时间：2026-1-31
哈默纳科谐波电机 FHA-32C-100-HC 变速箱（谐波减速器）故障维修全方案

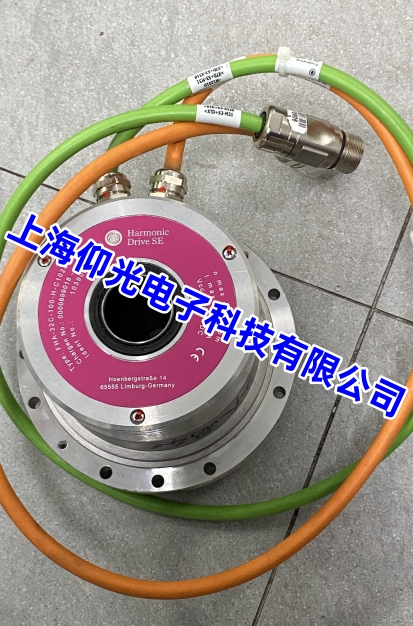

FHA-32C-100-HC 是哈默纳科一体化谐波伺服电机，其变速箱为核心谐波传动单元，故障多集中在柔性轴承磨损、柔轮 / 刚轮齿面损伤、波发生器卡滞、润滑失效四类核心问题，且常伴随异响、振动、定位精度下降、堵转 / 过载报警，以下是适配该型号的精准拆解、故障判定、维修修复、装配校准全流程，适配现场维修与专业车间修复。
一、维修前置准备（安全 + 专用工具）
1. 安全操作要求
- 断电后拆除电机接线，做好 U/V/W/ 编码器线标记，避免重装接错；
- 对电机轴端、法兰做对位标记（用记号笔），保证重装后传动同轴度；
- 谐波部件为精密件，避免磕碰、敲击，全程在无尘 / 少尘环境操作，戴无尘手套。
2. 专用工具（适配 FHA-32C-100-HC 型号）
- 拆装工具：内六角扳手（M3/M4/M5）、拉马（小型三爪，适配轴承外径）、橡胶锤、精密螺丝刀；
- 检测工具：千分尺、百分表、塞规、扭力扳手（预置式，0-50N・m）；
- 耗材：哈默纳科专用谐波润滑脂（HG-S 系列，该型号推荐填充量 12~15g）、轴承润滑脂、密封件（氟橡胶 O 型圈，适配减速器端盖）、无水乙醇（精密清洗）；
- 替换件（易损件备料）：柔性轴承（该型号原厂规格6203/6204 定制款，薄壁高精密）、柔轮 / 刚轮（原厂配套齿件）、波发生器轴承。
二、核心故障判定（看 / 听 / 测，快速定位问题）
结合故障现象直接判定损坏部件，避免无效拆解，以下为该型号高频故障对应关系：
| 故障现象 | 核心损坏部件 | 辅助检测方法 |
|---|---|---|
| 运行有 **“咔咔 / 咯噔” 啮合异响 **，低速更明显 | 柔轮 / 刚轮齿面崩齿、磨损、点蚀 | 拆解后目视齿面，用千分尺测齿厚偏差（超 0.02mm 即需更换） |
| 轴端转动有卡滞感 / 间隙过大，手转轴有明显松旷 | 柔性轴承磨损、滚道剥落、滚珠损坏 | 转动轴承外圈，感受有无卡滞 / 异响，测轴承径向间隙（超 0.015mm 更换） |
| 减速器漏油，轴端有油迹，运行温升异常（＞70℃） | 端盖密封件老化、润滑脂流失 / 变质 | 目视密封件有无开裂、变形，润滑脂发黑 / 结块即为失效 |
| 定位精度下降（超 ±0.01°）、回零不准，无明显异响 | 波发生器与柔轮啮合间隙过大、波发生器轴承松旷 | 用百分表测轴端径向跳动（超 0.008mm 即需校准 / 更换） |
| 负载时电机堵转，报过载 OL，手动盘轴阻力大 | 波发生器卡滞、柔轮变形、异物进入啮合面 | 手动盘轴感受阻力，拆解后清理啮合面异物，检查柔轮是否变形 |
三、精密拆解步骤（适配 FHA-32C-100-HC 一体化结构）
该型号为电机 + 减速器直连一体化设计，拆解核心是避免损伤柔轮（薄壁易变形），步骤严格按顺序执行：
- 拆除外部附件：拆下电机后端编码器盖、接线盒，拔下编码器插头，拆除电机法兰安装螺栓，分离电机与设备连接端；
- 分离电机本体与减速器：用内六角扳手拆下电机与减速器连接的端盖螺栓（均匀拧松，避免单边受力），用橡胶锤轻敲端盖法兰（忌用金属锤），缓慢分离电机转子与减速器波发生器，注意转子与波发生器的配合面无键槽，为过盈配合，忌硬撬；
- 拆解减速器端盖：拧下减速器输出端法兰螺栓，拆下前端盖，取出密封件，此时可看到刚轮（固定端，与壳体一体）、柔轮（输出端，与轴连接）、波发生器（与电机转子连接） 三大核心部件；
- 拆分谐波核心组件：从柔轮中取出波发生器，拆下波发生器上的柔性轴承，分离柔轮与刚轮，柔轮为薄壁不锈钢件，禁止掰扯、挤压；
- 清洗所有部件：用无水乙醇清洗刚轮 / 柔轮齿面、波发生器、轴承、端盖，去除旧润滑脂、铁屑、油污，用压缩空气吹干（气压≤0.3MPa，避免吹损齿面），目视检查所有部件表面无残留杂质。
四、针对性维修修复（分 “可修复” 和 “必更换”）
1. 可修复故障（无需更换核心件，校准 / 清洁 / 补脂即可）
- 润滑失效 / 少量油污：清洗后按型号规定填充哈默纳科 HG-S 专用润滑脂，减速器填充量12~15g（忌过量，否则会因搅拌发热导致润滑脂变质），柔性轴承填充少量高速轴承润滑脂；
- 密封件老化漏油：更换原厂氟橡胶 O 型圈，装配时在密封圈外侧涂少量硅脂，保证密封效果；
- 啮合间隙轻微偏大：通过波发生器与电机转子的轴向微调校准间隙，用百分表监测轴端径向跳动，直至≤0.008mm；
- 齿面轻微积垢 / 铁屑：用无水乙醇清洗后，用细砂纸（800 目）轻磨齿面毛刺，忌打磨齿面工作区。
2. 必更换故障（核心件损坏，无修复价值，优先换原厂件）
（1）柔性轴承损坏（该型号最高频易损件）
- 更换哈默纳科原厂定制柔性轴承（禁止用普通轴承替代，普通轴承精度低、薄壁强度不足，会导致二次故障）；
- 装配时轴承内圈与波发生器过盈配合，用橡胶锤轻敲到位，无间隙、无卡滞。
（2）柔轮 / 刚轮齿面损伤
- 柔轮为薄壁齿件，崩齿 / 点蚀 / 齿厚磨损超 0.02mm直接更换原厂件，刚轮与减速器壳体一体，若齿面损伤则更换减速器总成；
- 柔轮 / 刚轮为原厂配对件，禁止单独更换其中一个，否则会导致齿面啮合不良，加剧磨损。
（3）波发生器卡滞 / 变形
- 波发生器为偏心凸轮结构，若滚道剥落、偏心度偏差超 0.005mm，直接更换原厂波发生器；
- 检查波发生器与电机转子的配合面，若有划伤，用细砂纸打磨后清洁。
（4）减速器壳体裂纹 / 端盖变形
- 壳体裂纹无法修复，直接更换FHA-32C-100-HC 原厂减速器总成（该型号减速器与电机为专用配套，无通用替代件）。
五、重装与校准（关键步骤，决定维修后精度和寿命）
谐波减速器的同轴度、啮合间隙、扭力控制是重装核心，该型号需严格按以下标准装配，否则会直接导致故障复发：
- 部件预装：所有替换件装配前涂抹少量专用润滑脂，柔轮套入波发生器时，保证齿面完全啮合，无偏斜；
- 减速器装配：将波发生器 - 柔轮组件装入刚轮，手动转动输出轴，感受转动平顺、无卡滞、无间隙，用百分表测轴端径向跳动≤0.008mm、轴向窜动≤0.01mm；
- 电机与减速器连接：对准前期做好的对位标记，均匀拧紧端盖螺栓，扭力扳手预置18~20N·m（该型号标准扭力，过大易导致端盖变形，过小会有间隙）；
- 密封与端盖安装：更换新 O 型圈，装上前端盖，拧紧螺栓（扭力 10~12N・m），确保无漏油间隙；
- 编码器与接线重装：对准编码器零位标记，装上编码器盖，按前期标记接好 U/V/W 和编码器线，做好线缆屏蔽接地（避免干扰）。
六、维修后测试验收（分 3 步，确认修复达标，适配该型号性能）
维修后必须进行空载测试→轻载测试→额定负载测试，无异常方可装机，该型号额定转矩 32N・m，额定转速 100r/min，测试标准如下：
-
空载测试（无负载，运行 5 分钟）
- 驱动器上电，点动运行，转速设为 50r/min→100r/min，电机转动平顺，无任何异响、振动；
- 监测驱动器电流，空载电流≤1.5A（该型号标准空载电流），温升≤40℃，无报警。
-
轻载测试（负载为额定转矩的 50%，运行 10 分钟）
- 接轻载负载，连续运行，监测转矩、电流稳定，无 “咔咔” 啮合声，轴端无明显振动；
- 定位精度测试：单次定位偏差≤±0.005°，重复定位偏差≤±0.003°。
-
额定负载测试（负载 32N・m，运行 30 分钟）
- 额定转速 100r/min 连续运行，电流稳定在额定值 7.8A±0.5A，温升≤65℃；
- �；笥檬执ッ跛倨骺翘澹尢淌窒窒�，无漏油、异响，断电后手转轴端仍平顺无卡滞。
七、故障预防与日常维护（延长减速器寿命，适配工业工况）
FHA-32C-100-HC 谐波减速器为精密件，日常维护比维修更重要，按以下要求操作，可将寿命提升至 8000~10000 小时（原厂设计寿命）：
- 润滑维护：每2000 小时更换一次哈默纳科 HG-S 专用润滑脂，若工况为粉尘 / 潮湿 / 频繁启停，缩短至 1500 小时；
- 负载控制：禁止超额定转矩运行（该型号最大短时转矩≤48N・m，持续超负载会直接崩齿），避免频繁急加 / 急减速；
- 同轴度校准：装机时保证电机法兰与设备连接端同轴度≤0.01mm，联轴器用弹性件，避免刚性传动的径向力损伤减速器；
- 环境防护：若现场有粉尘、冷却液，在电机轴端加装防尘密封套，避免异物进入减速器啮合面；
- 定期检测：每季度用百分表测轴端跳动，检查有无异响、漏油，记录运行电流 / 温升，发现异常立即�；挪�。
八、原厂配件与维修注意事项
- 配件采购：该型号的柔性轴承、柔轮、波发生器均为哈默纳科原厂定制，无通用替代件，建议从哈默纳科官方代理商采购，避免副厂件精度不足导致故障；
- 维修门槛：若现场无精密检测工具和拆装经验，不建议自行拆解，可送哈默纳科专业维修中心，避免因拆解不当导致柔轮变形、齿面损伤等二次故障；
-
总成更换：若减速器核心件（柔轮 + 刚轮 + 波发生器）均损坏，建议直接更换FHA-32C-100-HC 减速器总成，比单独更换配件更划算，且装配精度更有保障。
